Smarta lösningar för lagerställage

Hur golvets belastningskapacitet bestämmer din inredningslayout

Innan du väljer något hyllsystem måste den strukturella bärförmågan hos lagergolvet bedömas - inte bara noteras utan användas som en aktiv begränsning i systemdesign. De flesta vanliga industribetonggolv bär mellan 3 000 och 6 000 kg per kvadratmeter, men denna siffra är sällan enhetlig över hela plattan. Områden nära expansionsfogar, dräneringskanaler eller äldre reparationsfläckar kan ha avsevärt minskad kapacitet. Att ignorera dessa variationer leder till ojämn sättning, ställningsvinkling och – i värsta fall – katastrofal kollaps.

Den kritiska beräkningen är att konvertera den totala belastningen för ett fullt lastat ställfack till punktlaster vid varje ankarposition. Ett dubbeldjupt pallställsystem som lagrar 1 500 kg pallar på fem nivåer, till exempel, koncentrerar krafterna på bara fyra bottenplattas fotavtryck. Om dessa bottenplattor är små och golvet är svagt, kan det koncentrerade trycket per cm² lätt överskrida säkra gränser även när den "totala golvbelastningen" verkar bra på papper. Att sprida bottenplattor, använda seismiska golvankare eller installera lastfördelande stålplåtar under stolparna är vanliga tekniska lösningar när golvstyrkan är marginell.

På Huijian genomför vårt ingenjörsteam golvundersökningar på plats som en del av varje stort projekt, och behandlar golvdata som en icke förhandlingsbar input snarare än en eftertanke. Detta förhindrar kostsam eftermontering efter installation.

De verkliga skillnaderna mellan selektiv, drive-in och skyttelställ

Dessa tre typer av hyllor blandas ofta ihop, men de representerar fundamentalt olika filosofier för inventeringstillgång och passar väldigt olika operativa modeller.

Drive-in-ställens dolda svaghet är körfältsdisciplin: när gaffeltruckar är något felinriktade vid insteg, samlas skador på upprättstående snabbt. Skyttelställ eliminerar detta genom att ta bort gaffeltrucken helt och hållet från körfältet – den motoriserade vagnen hanterar alla interna rörelser, vilket drastiskt minskar skadefrekvensen för racket. För kyllagringsverksamheter där arbetskostnader och dörröppningstider är kritiska, betalar skyttelsystem vanligtvis tillbaka inom två till tre år trots högre initiala investeringar.

Varför kolumnavstånd i mezzaningolv påverkar mer än takhöjd

Mezzaningolvsystem i lager utvärderas ofta främst på lastkapacitet och takhöjd, men pelargalleravstånd har en mindre uppenbar men ändå djupgående effekt på operativ flexibilitet. Smalare pelargaller (t.ex. 2m × 2m) tillåter lättare konstruktionsstål och lägre kostnader, men de splittrar planritningen nedan, vilket skapar hinder för gaffeltruckar, transportörer och framtida omkonfigurationer. Bredare galler (t.ex. 6m × 6m) kräver tyngre balkar och högre stålkostnader men ger öppna, fria zoner under mezzaninen som kan rymma hela pallställsgångar.

Beslutet är inte rent strukturellt – det måste integreras med materialflödesplanen. Om utrymmet under mezzaninen kommer att inrymma automationsutrustning eller bredgångshyllor, undviker man från början dyra strukturella förändringar genom att designa ett 4 m eller bredare pelarnät från början. Däckmaterial spelar också roll: stålgaller tillåter ljus och luftcirkulation men kan tappa små föremål; hartsbundna spånskivor skapar en solid, lastspridande yta men kräver mer uppmärksamhet på fukt i fuktiga miljöer.

Seismisk zonklassificering och dess praktiska inverkan på rackspecifikation

Kinas nationella standard GB 50011 delar in regioner i seismiska intensitetszoner från VI till IX, och lagerhyllor i zoner VII och uppåt måste uppfylla specifika krav på stag, ankare och material som skiljer sig väsentligt från standardspecifikationerna. Många köpare utanför jordbävningsutsatta regioner underskattar detta, men anläggningar i delar av Yunnan, Sichuan, Xinjiang och kustzoner står inför verkliga seismiska risker som kräver tekniska lösningar.

I praktiken förändrar seismisk överensstämmelse ställdesignen på flera sätt:

• Stående ramar kräver ytterligare diagonalstag, vilket ökar ramvikten och minskar den fria bredden som är tillgänglig för bärande balkar på lägre nivåer.
• Basankare måste bäddas in på certifierade djup i betong med en specificerad minsta tryckhållfasthet - efterinstallerade kemiska ankare är acceptabla i de flesta zoner men måste dragtestas för verifierade belastningar.
• Raddistanser och ryggstöd som förbinder intilliggande rader blir obligatoriska över vissa höjder, och fördelar sidobelastningar över stativet snarare än att koncentrera dem till enskilda förankringspunkter.
• Det maximalt tillåtna höjd-till-djupförhållandet för stativsystemet reduceras, vilket kan kräva bredare basramar eller lägre lagringshöjder i extrema seismiska zoner.

Att specificera ställ till standard (icke-seismiska) toleranser i ett område VIII är inte bara en efterlevnadsrisk utan en ansvarsrisk. Vår intelligenta lagerförvaringslösningar är konstruerade med seismiska zondata integrerade vid designstadiet, inte lagt till som en kryssruta i efterhand.

Val av stålkvalitet: Q235 vs. Q345 och When the Difference Matters

Q235 och Q345 är de två vanligaste konstruktionsstålen som används i kinesisk lagerställsproduktion, och valet mellan dem missförstås ofta. Sträckgränsen för Q345 (345 MPa) är cirka 47 % högre än Q235 (235 MPa), vilket innebär att för samma tvärsnitt bär Q345-komponenter mer belastning. Den meningsfulla frågan är dock inte "vilken är starkare" utan "vilken är lämplig för den specificerade belastningen vid den givna tvärsnittsgeometrin."

För selektivt ställ med standardhöjd (under 6 m) som bär normal palllast, fungerar Q235 kallvalsade sektioner med tillräcklig tjocklek tillförlitligt och erbjuder kostnadseffektivitet. Där Q345 levererar klara fördelar är i hyllor med höga utrymmen över 8 m, tungt belastade drive-in-system och mezzaninkonstruktioner där nedböjningskontroll under ihållande belastning blir kritisk. Att använda Q345 för att minska sektionstjockleken samtidigt som belastningen bibehålls är ett legitimt tekniskt tillvägagångssätt - men kräver noggrann verifiering av att den tunnare sektionen inte äventyrar det lokala bucklingsmotståndet i komprimerade upprättstående pelare.

Köpare som utvärderar inredningsofferter bör begära certifieringen av stålkvalitet och sektionstjockleken vid sidan av lasttabellen, inte bara den nominella kapacitetssiffran. En hög nominell kapacitet uppnådd genom materialkvalitet kan vara lämplig; ett som uppnås genom overifierade antaganden om sektionsbeteende är det inte.

Förstå rackskador: hur man klassificerar det och när det ska bytas ut

Ställskador från stötar med gaffeltruckar är den vanligaste orsaken till fel på lagerställen, men många anläggningar har ingen formell skadeklassificering eller inspektionsprotokoll. Den europeiska standarden EN 15635 och Kinas motsvarande vägledning erkänner båda en riskbaserad metod för skadebedömning som delar in deformationer i tre åtgärdsnivåer.

Grön (acceptabelt – monitor)

Mindre ytskador, färgbortfall eller mycket små bucklor som inte påverkar stolpens tvärsnittsgeometri. Ingen belastningsminskning krävs, men skadan bör loggas och inspekteras på nytt vid nästa schemalagda cykel.

Bärnstensfärgad (belastningsminskning krävs – schemalägg reparation)

Synlig deformation av den upprättstående flänsen eller livet, inklusive böjning, vridning eller fördjupning som överskrider definierade gränser (vanligtvis 3 mm lateral deformation per 1 m upprätt höjd). Facket måste avlastas eller belastningen minskas tills den skadade komponenten byts ut. Att använda ett ställskydd eller pelarskydd som ersättning för ersättning är inte acceptabelt på denna nivå.

Röd (omedelbar lossning och isolering)

Sprickbildning, rivning, kraftig buckling eller någon skada på svetszoner. Facket måste omedelbart lossas och spärras av oavsett hur racket ser ut att bete sig under aktuell belastning. Ställen kan bära laster förbi synlig kapacitet upp till punkten för plötslig kollaps.

Som en leverantörer av lagerhyllor med våra egna produktionslinjer och FoU-kapacitet kan vi leverera certifierade ersättningsstolpar och balkar som är dimensionellt anpassade till installerade system – en praktisk fördel när brådskande reparationer behövs utan fullständigt systembyte.

Optimera strålnivåhöjder för pallar med blandad SKU

En av de mest förbisedda effektivitetsspakarna i lagerställskonfigurationer är balklutningen – det vertikala avståndet mellan balknivåerna. Många anläggningar sätter en enhetlig strålstigning över alla fack baserat på den högsta pallen i inventeringen, vilket slösar bort betydande vertikalt utrymme varhelst kortare pallar lagras. Ett mer disciplinerat tillvägagångssätt involverar att segmentera lagret i produkthöjdszoner och konfigurera strålhöjder därefter.

En praktisk metod är att bygga en pallhöjdsfördelningstabell från lagerdata och identifiera de tre eller fyra dominerande höjdbanden. Fack som är dedikerade till varje band konfigureras sedan med stråldelningar dimensionerade för det bandet plus ett hanteringsavstånd på 100–150 mm. Det ackumulerade utrymmet som återvinns kan vara betydande: i en 10 m hög vik, skiftning från en enhetlig 2 000 mm stigning (fyra strålnivåer) till en 1 350 mm delning för en zon med korta varor ger fem balknivåer – en ökning med 25 % av pallpositioner inom samma fotavtryck.

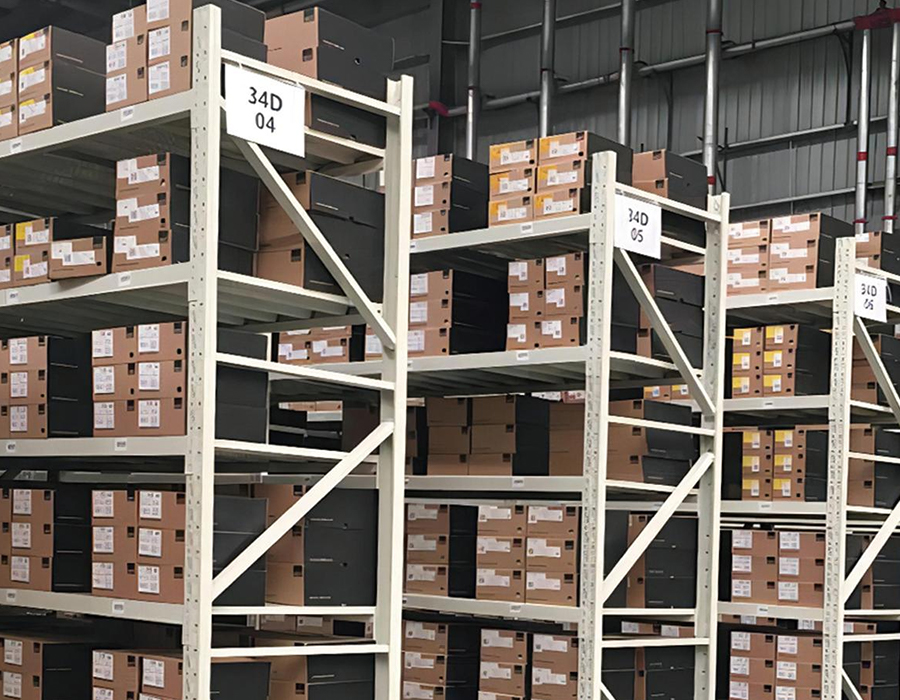

Begränsningen är operativ: zoner med blandade höjder kräver antingen strikt slotningsdisciplin eller ett lagerhanteringssystem (WMS) som upprätthåller höjdmedvetna platstilldelningar. Utan detta kommer korta pallar oundvikligen att glida in i höga fack, och effektivitetsvinsten försvinner. Balkjustering är enkel i standard bultlösa ställ – balkar flyttas inom några minuter – men den organisatoriska disciplinen för att upprätthålla zonintegritet är det svårare kravet att upprätthålla.

Vad "intelligent" faktiskt betyder i moderna lagerhyllsystem

Termen "intelligenta lagerförvaringslösningar" används brett över hela branschen, men de underliggande teknologierna varierar enormt i mognad och praktiskt värde. Det är värt att skilja mellan de lager av intelligens som för närvarande är kommersiellt bevisade jämfört med de som förblir ambitiösa i de flesta utplaceringar.

• Sensorbaserad lastövervakning bäddar in töjningsmätare eller lastceller i rackstolpar eller balkanslutningar, vilket ger realtidsviktdata till ett centralt övervakningssystem. Detta är mogen teknologi med tydliga fördelar för säkerhet och lagerhantering – överbelastningshändelser utlöser varningar innan strukturella gränser nås.
• Automatiserade lagrings- och hämtningssystem (AS/RS) integrerad med ställverk – inklusive staplingskranar, minilastsystem och autonoma mobila robotar (AMR) som arbetar i ställgångar – representerar beprövad intelligent infrastruktur med höga investeringar. Dessa är lämpliga för miljöer med hög genomströmning, förutsägbara SKU-miljöer snarare än allmän lagerhållning.
• RFID- och streckkodsverifiering på rack-face-nivå ger valbekräftelse och platsnoggrannhet i realtid inom WMS. Detta är billigt, brett utplacerat och förbättrar verkligen inventeringsnoggrannheten när den är korrekt installerad.
• Prediktivt underhåll via vibrationsanalys på skyttelfordon, kranar och transportörsystem anslutna till inredningsinfrastruktur är en framväxande applikation - användbar i högutnyttjande automatiserade miljöer men genererar mer brus än signal i manuellt manövrerade lager.

Hos Huijian är vår produktlinje för intelligenta ställningar utvecklad genom vårt 1 500 kvadratmeter stora FoU-center och designad för att integreras med verkliga operativa system – inte för att marknadsföra en etikett. Målet är alltid att matcha rätt nivå av intelligens till den faktiska genomströmningen, SKU-profilen och automatiseringsberedskapen för varje kunds verksamhet.
