Hur tydliga höjdbegränsningar bör driva varje beslut om mezzaninhyllor

Fri invändig höjd — den användbara vertikala dimensionen från färdigt golv till det lägsta hindret ovan — är den enskilt mest begränsande parametern i alla mezzaninhyllor systemprojekt, men det mäts ofta bara vid en eller två punkter i byggnaden istället för att systematiskt kartläggas över hela installationens fotavtryck. Takkonstruktioner, HVAC-kanaler, brandsläckande rör, belysningsarmaturer och kranbanor skapar alla lokala höjdbegränsningar som kan falla långt under den nominella fria höjden som anges i byggnadsspecifikationen. Installation av ett lagersystem för mezzaninstålplattformshyllor utan en omfattande undersökning av hinder över huvudet resulterar rutinmässigt i strukturella konflikter som upptäcks endast under installationen, vilket kräver kostsam omläggning av balken eller minskning av mezzaninhöjden.

Minsta fria höjdberäkning för en tvåplans mezzaninhyllor system måste uppfylla alla följande samtidigt: det fria utrymmet som krävs på bottenvåningen under entresoldäcket (vanligtvis 2 400–2 700 mm för personaltillgång med materialhanteringsutrustning); det strukturella djupet på själva mezzanindäcket, inklusive primära balkar, sekundära reglar och däck (vanligtvis 250–450 mm beroende på spännvidd och belastning); det fria utrymmet som krävs på mezzaningolvet (återigen minst 2 400–2 700 mm, mer om hyllor eller höga hyllor kommer att installeras ovanför mezzaninen); och krav på brandsläckningsavstånd, som i många jurisdiktioner kräver ett minsta avstånd mellan toppen av lagringen och sprinklerdeflektorer på 450–600 mm. Att lägga till dessa skikt ger ofta en minsta byggnadsfri höjd på 6,5–7,5 m för ett funktionellt dubbelvåningssystem för mezzaningolv, vilket eliminerar många äldre lagerbyggnader från övervägande utan betydande strukturella ändringar.

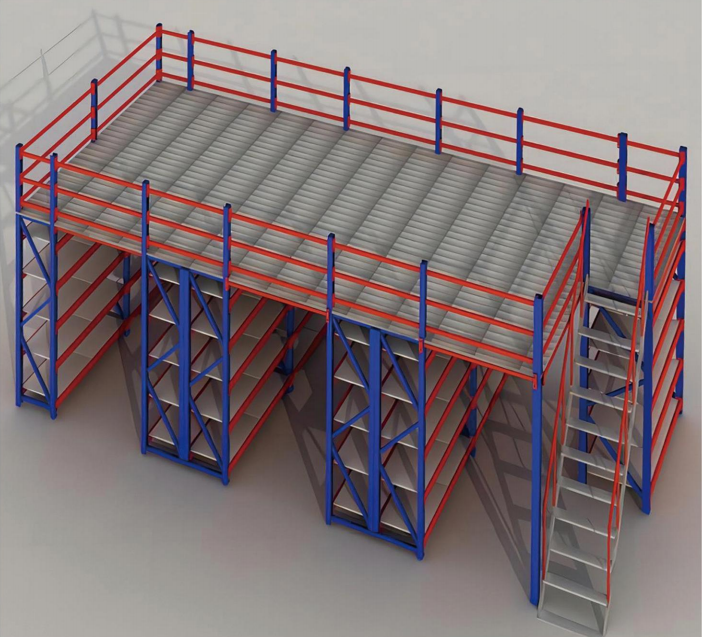

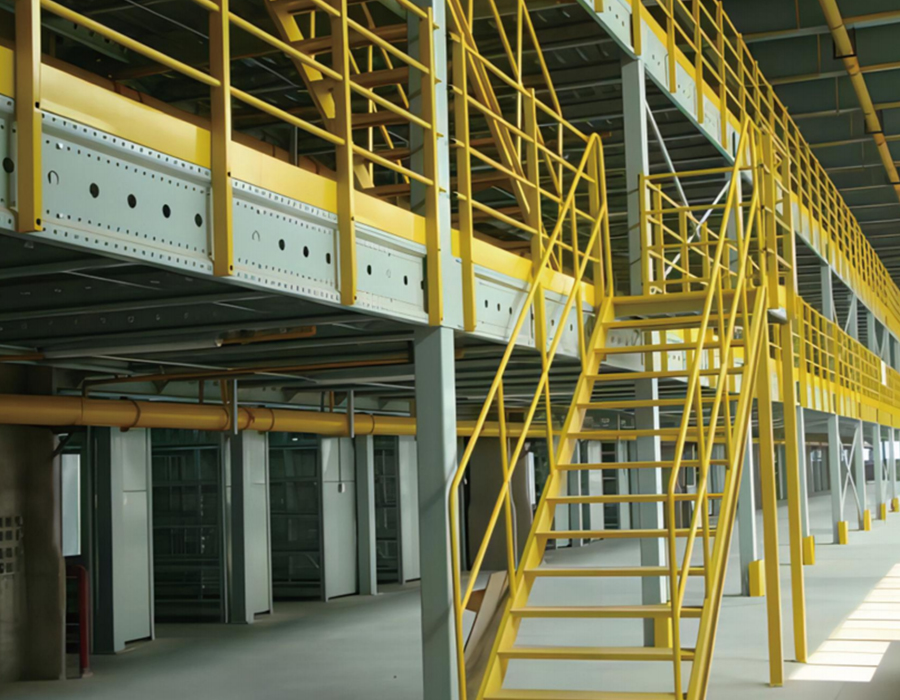

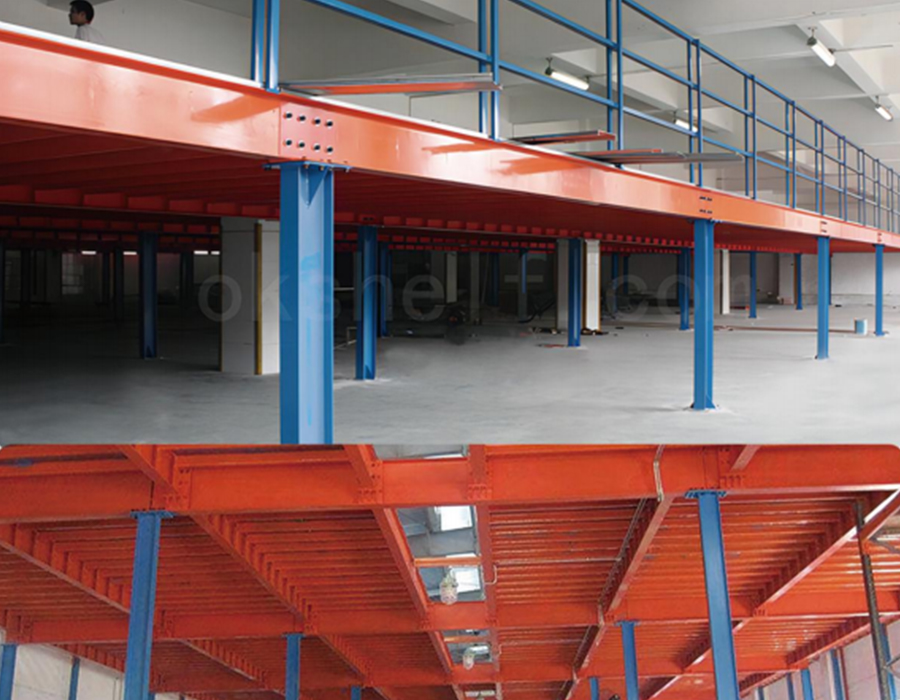

Där byggnadshöjden är på gränsen är minskningen av det strukturella djupet på mezzanindäcket den primära hävstången. Att byta från konventionell I-balks primärstruktur till cellulära balkar – stålbalkar med cirkulära eller hexagonala banöppningar – tillåter tjänster som sprinklerrör och elektriska ledningar att passera genom balkbanan istället för under den, och återvinner 150–300 mm av strukturellt djup utan att minska strålens belastningskapacitet. Denna enda designändring kan göra en marginell byggnad möjlig för installation av ett helt mezzaninhyllsystem.

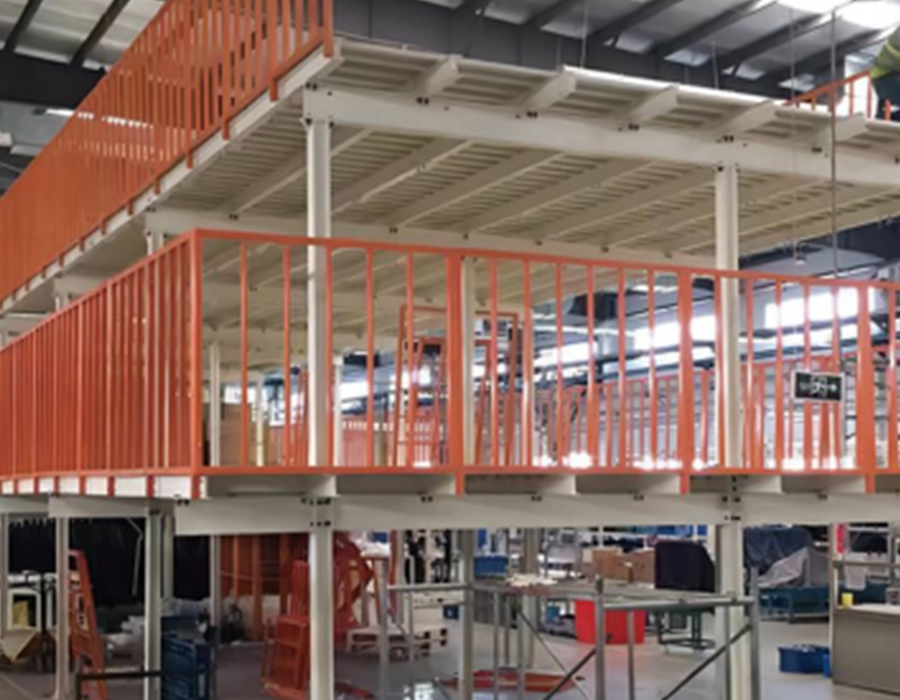

Kolumnrutnätslayout och dess kaskadeffekt på bottenvåningens verksamhet

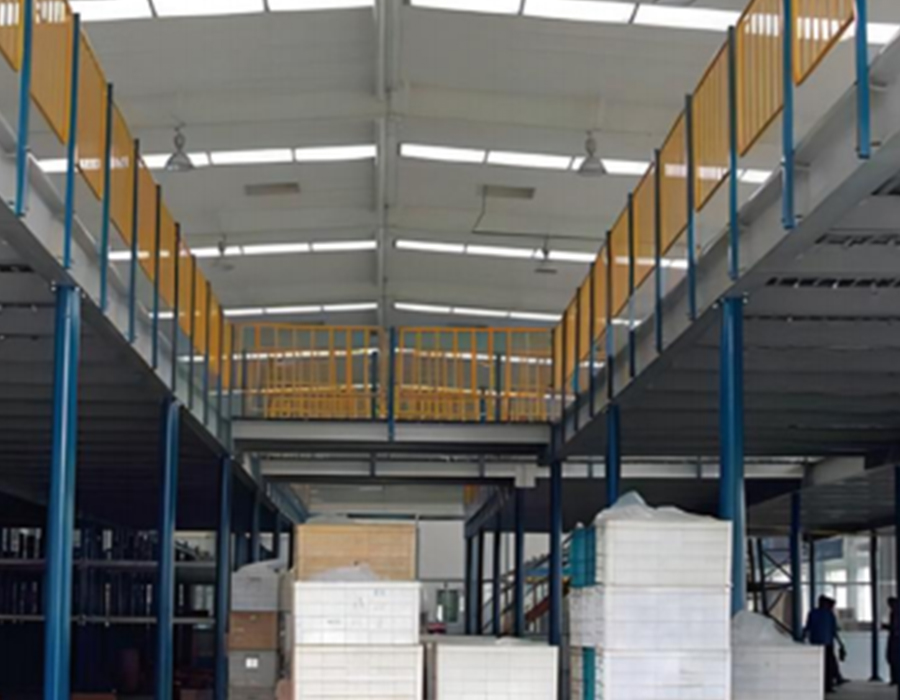

Kolumnrutnätet i ett lagersystem för mezzaninstålplattformshyllsystem är inte bara en strukturell fråga – det är ett fysiskt planeringsbeslut som permanent formar hur bottenvåningen under mezzaninen kan användas under hela installationens livslängd. Kolumner som placeras utan hänvisning till materialflödet på bottenvåningen, inredningsgångens layout eller utrustningens svängradier skapar hinder som minskar användbarheten på bottenvåningen mycket mer än själva kolonnernas fysiska fotavtryck.

En pelare placerad i mitten av en planerad gaffeltrucksgång blockerar inte bara den gången – den tvingar fram en gångflytt som kan komprimera intilliggande förvaringsutrymmen, minska ställradens längd eller skapa döda zoner i hörngeometrin runt pelaren som är för smala för standardpallställ men för breda för att lämnas tomma. Den kumulativa effekten av dålig pelarplacering i bottenvåningszonen kan reducera användbara ställningar med 15–25 % jämfört med en layout där pelarnätet var koordinerat med ställningslayouten från början.

Det praktiska tillvägagångssättet för planering är att först fastställa bottenvåningens hyllplan och gånglayout, och sedan definiera mezzaninpelarens rutnät för att rikta in pelarens mittlinjer med ställningens upprättstående rader snarare än med rackens mittpunkter. Detta innebär att kolonner faller mellan lagringspositioner snarare än inom gångarna, vilket minimerar driftspåverkan. I de flesta standardkonfigurationer för pallställ med 2 700 mm fackbredder och 3 500 mm breda gångar är ett pelarnät på cirka 5 400 mm (två fackbredder) i lagringsriktningen och 8 000–10 000 mm i gångriktningen fungerande. Galler som är bredare än 10 000 mm börjar kräva betydligt djupare primärbalkar för att kontrollera nedböjning under entresolgolvbelastningar, vilket ökar strukturellt djup och förbrukar takhöjd.

Val av däckmaterial: Strukturella och operativa avvägningar mellan vanliga alternativ

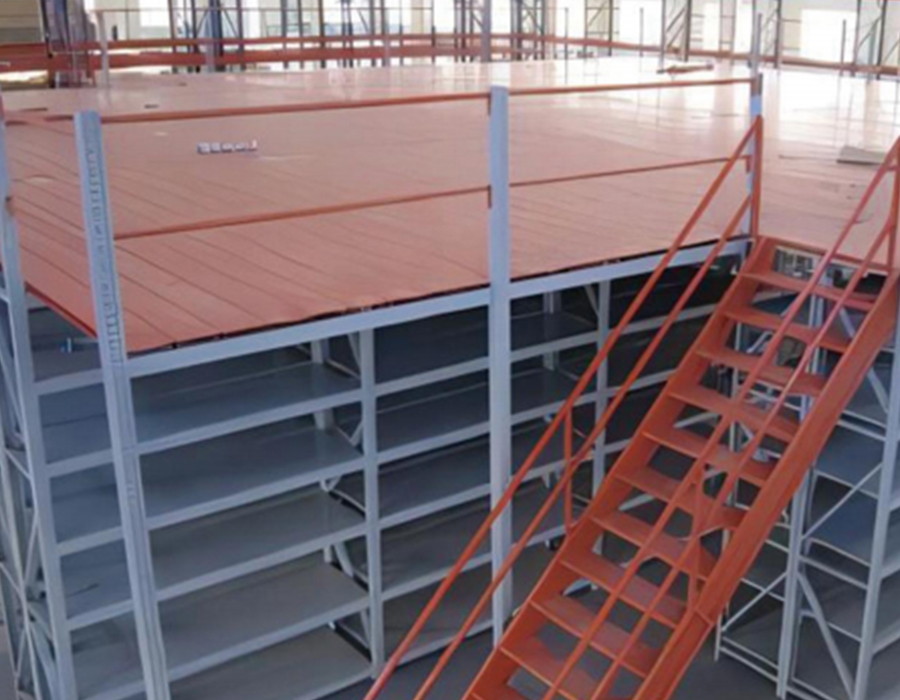

Trallskiktet av en mezzaningolvstativsystem — ytan som sitter ovanpå den sekundära bjälklagsstrukturen och utgör den användbara plattformen — är specificerad i flera konkurrerande material, vart och ett med distinkta strukturella, drifts- och underhållsegenskaper. Valet är sällan okomplicerat eftersom de styrande kraven skiljer sig mellan mezzaningolvytan (där personalen går och utrustningen fungerar) och eventuella hyllhyllor installerade ovanför den (vilket kräver en platt, lastfördelande bas).

Hartsbundna spånskivor är den vanligaste inredningsspecifikationen i mezzaninhyllsystem avsedda för manuella plockningsoperationer, till stor del eftersom dess tjocka tvärsnitt fördelar punktbelastningar från ställbensbaser över en bredare kontaktyta och ger en tyst, halkfri gångyta. Det kritiska installationskravet är att RBPB-paneler måste stödjas fullt ut längs alla fyra kanterna – ostödd spännvidd mellan sekundära reglar vid panelens mittpunkt orsakar progressiv delaminering under upprepad dynamisk belastning. I miljöer med någon fuktexponering – inklusive förrum i kylrum med hög luftfuktighet och lastutrymmen – är fenolbelagd RBPB eller stålplåt den lämpliga specifikationen, som standard RBPB sväller vid kanterna och förlorar strukturell integritet inom 12–18 månader efter regelbunden fuktkontakt.

Krav på brandavdelningar och hur de påverkar mezzaninhyllans layout

Ett lagersystem för mezzaninstålplattformshyllor förändrar i grunden brandriskprofilen för byggnaden den upptar, och brandmyndighetskrav för avdelningar, dämpning och utträde är ofta de mest begränsande regulatoriska faktorerna vid mezzanindesign - mer än strukturell belastning eller byggnadshöjd i många projekt. Att förstå dessa krav innan layoutdesignen är klar förhindrar scenariot där en strukturellt sund mezzanindesign kräver omfattande omkonfigurering för att uppnå brandöverensstämmelse.

Kärnfrågan är att ett entresolgolv skapar ett slutet utrymme under sig som fungerar som en separat brandcell oavsett om den är fysiskt innesluten av väggar. De flesta byggnadsföreskrifter och tolkningar av brandmyndigheter behandlar undersidan av entresoldäcket som ett tak som antingen måste brandklassas till en specificerad standard eller förses med sprinklertäckning under det som om det vore ett slutet rum. I praktiken innebär detta att installation av entresolhyllsystem i en byggnad med ett befintligt sprinklersystem på taknivå nästan alltid kräver ytterligare sprinklerhuvuden installerade i undermezzaninutrymmet, och kräver ofta ytterligare ett lager sprinkler vid eller strax under entresoldäcksytan för att skydda våningen ovanför.

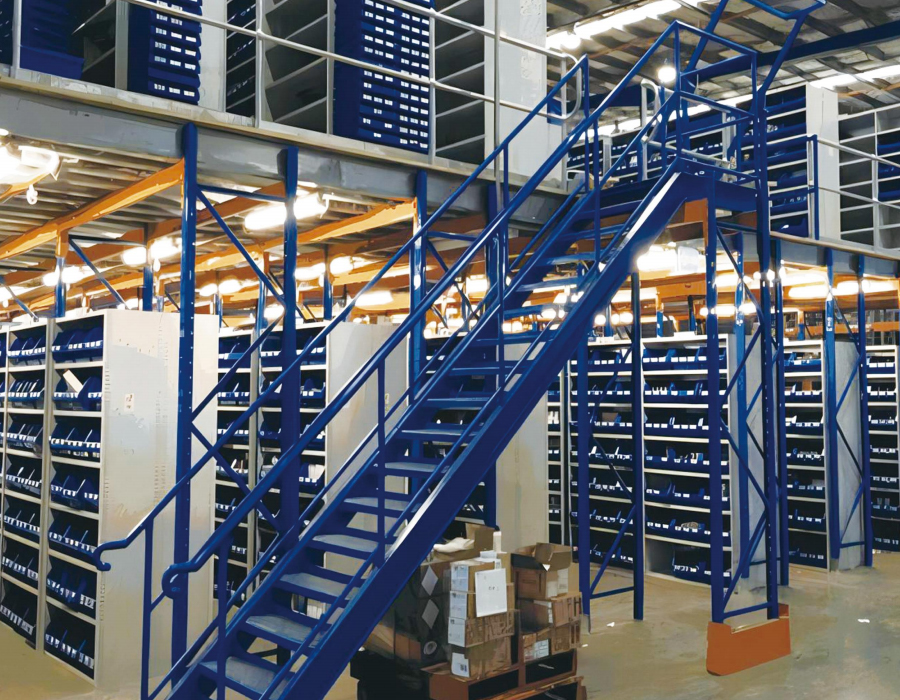

Utgångskrav medför ytterligare layoutbegränsningar. De flesta brandkoder kräver två oberoende utrymningsvägar från varje mezzaningolvyta där personal är regelbundet närvarande, med maximala färdavstånd till en trappa på 18–45 meter beroende på jurisdiktion och beläggningsklassificering. För installationer av stora mezzaninhyllor kräver detta ofta två trappor placerade för att tjäna motsatta ändar av plattformen, vilket förbrukar mezzaningolvytan och kräver motsvarande öppningar genom mezzanin-däcksstrukturen som måste ramas in och kantskyddas. Planering av trappplaceringar som en eftertanke — efter att hyllplaneringen är klar — resulterar regelbundet i trappor som kommer i konflikt med hyllfack eller som inte kan uppnå erforderlig resdistanstäckning utan en tredje trappa.

Levande belastningsspecifikation för mezzaninhyllor: vad designvärdet faktiskt täcker

Den konstruktionsmässiga belastningen för ett mezzaningolvstativ – vanligtvis uttryckt i kN/m² eller ton per kvadratmeter – är den specifikation som anges mest framträdande i leverantörsförslag, men det är också den siffra som oftast misstolkas av köpare. Effektiv belastning är ett antagande om jämnt fördelad belastning (UDL) som tillämpas över hela mezzaningolvet för konstruktionsändamål. Den representerar inte den maximala belastningen som kan placeras vid någon enskild punkt, och den tar inte hänsyn till dynamiska effekter från rörlig utrustning eller koncentrerade belastningar från ställbensbaser.

En mezzanin designad för 5 kN/m² (cirka 500 kg per kvadratmeter) betyder inte att varje kvadratmeter samtidigt kan bära 500 kg hyllor plus 500 kg produkt – siffran på 5 kN/m² är den kombinerade tillåten för struktur, lagring och beläggning. Dessutom är fördelningen som antas i UDL-beräkningen enhetlig, men inredningssystem koncentrerar belastningen vid benens baspunkter. En standard långspännande hyllfack med 2 400 mm × 600 mm fotavtryck och en kapacitet på 1 500 kg koncentrerar sig som belastar fyra bottenplattakontakter, var och en med en kontaktyta på kanske 60 mm × 60 mm. Det lokala golvtrycket vid varje kontaktpunkt kan vara tio till femton gånger den nominella UDL, vilket innebär att trädäcket och den sekundära bjälklagsstrukturen måste kontrolleras för lokal stansning och böjning under koncentrerad belastning utöver den globala UDL-kontrollen.

Hos Huijian är våra mezzaninhyllsystemsdesigner utvecklade genom vårt dedikerade FoU-center, med strukturella beräkningar som uttryckligen adresserar både globala UDL och lokaliserade ben-baspunktbelastningar – kombinationen som återspeglar hur mezzaningolven faktiskt presterar i drift, snarare än hur de visas på ett enkelt belastningsspecifikationsblad.

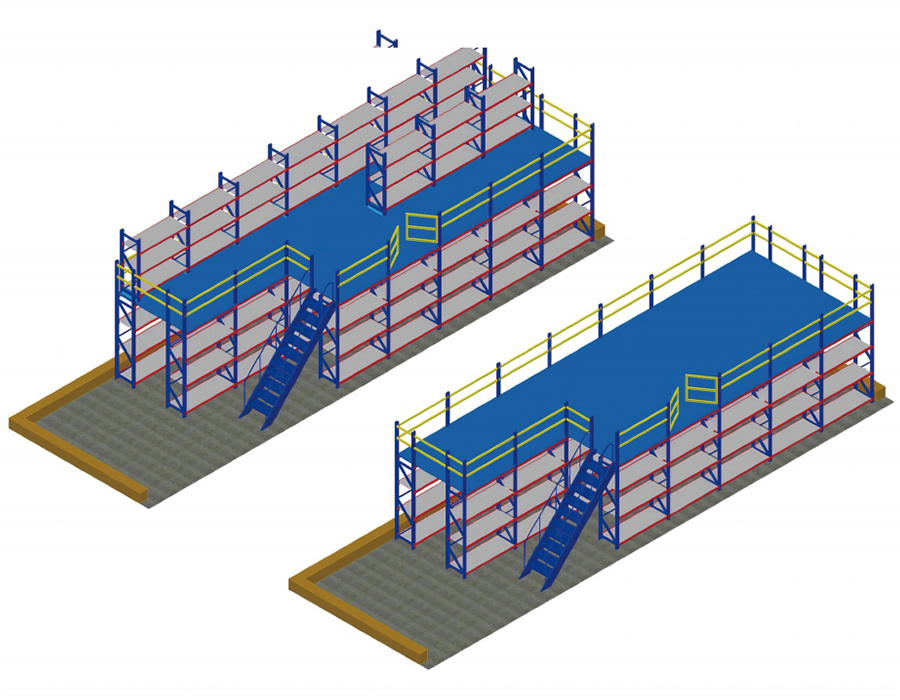

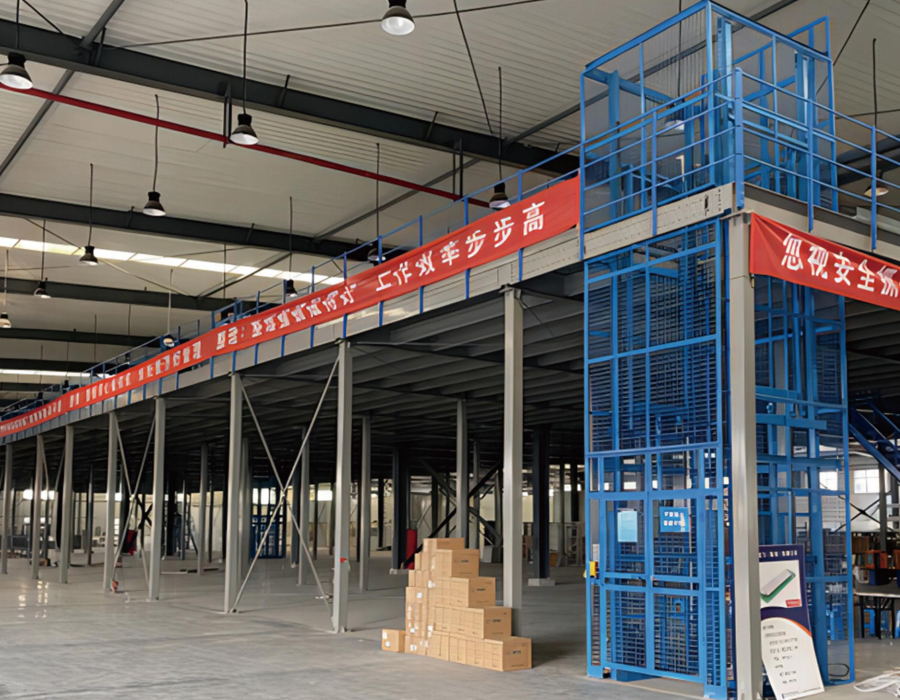

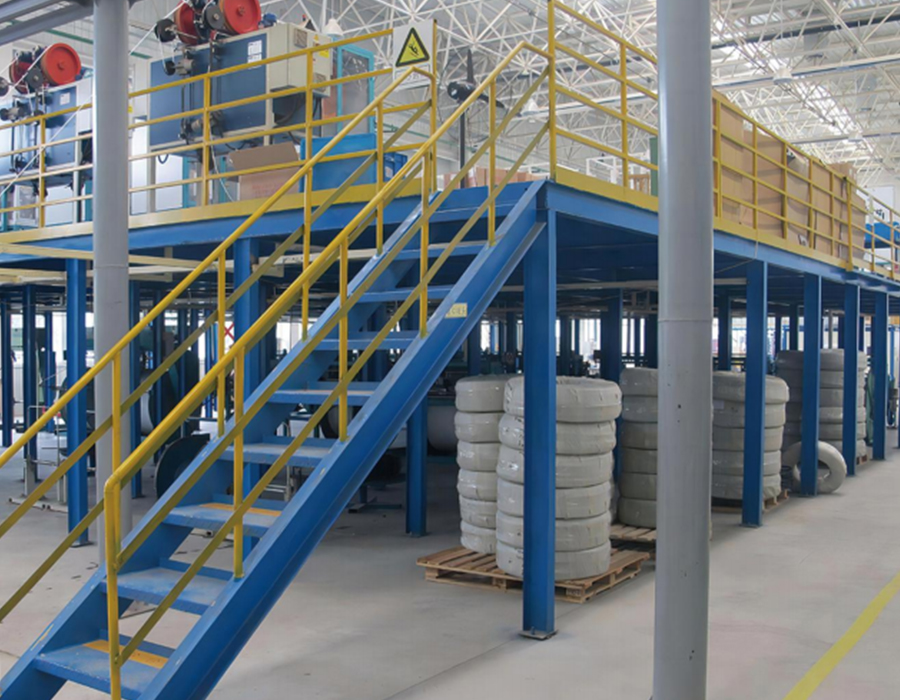

Integrering av vertikala transportörer och varuhissar i mezzaninhyllsystemsdesign

Ett mezzaninhyllsystem som enbart förlitar sig på trappor för vertikal godsrörelse blir en produktivitetsflaskhals när genomströmningen ökar. Integreringen av vertikala transportörer, godshissar eller palllyftar i mezzaninstrukturen är ett designövervägande som måste tas upp i planeringsstadiet – att eftermontera dessa element i en färdig mezzanininstallation är betydligt mer komplicerat och kostsamt än att införliva dem från början.

Den strukturella innebörden av att en godshisschakt penetrerar ett mezzanine däck är att däcksöppningen måste vara helt inramad med strukturella trimmerbalkar som kan omdirigera de laster som annars skulle ha burits av de avbrutna sekundära reglarna. Trimmerbalkarna överför dessa omdirigerade belastningar till närmaste primärbalkar, som måste dimensioneras för att bära det ytterligare biflödesområdet. För stora lyftöppningar – en palllyft med en plattform på 1 200 mm × 1 200 mm kräver en däcksöppning på cirka 1 500 mm × 1 500 mm inklusive spelrum – kan trimmerbalkens belastningar vara betydande och kan kräva en extra mezzaninpelare intill öppningen för att ge en kort lastväg till fundamentet.

Utöver den strukturella inramningen kräver gränssnittet mellan hissen och mezzanindäcket särskild uppmärksamhet inom tre områden:

• Utjämningstolerans: Godshissar och vertikala transportörer måste anlända till mezzaningolvet inom ±5 mm från den färdiga däcksytan för smidig transport av vagn och pall. Strukturell nedböjning av entresoldäcket under belastning och sättning av hisfundamentet över tid kan både göra att hissplattformen och däcket avviker från inriktningen efter installationen. Genom att specificera justerbara nivelleringsanordningar vid liftens landningspunkt, snarare än fasta tröskelplattor, möjliggör omjustering utan strukturella modifieringar.
• Kantskydd vid däcksöppningen: Entresoldäcksöppningen för hisschaktet är en fallrisk när hissplattformen inte är på mezzaninnivån. Förreglade säkerhetsgrindar – grindar som endast kan öppnas när hissplattformen är närvarande och plant – är den korrekta specifikationen för alla godshissar som används i en bemannad mezzaninmiljö. Enkla kedjebommar eller gångjärnsförsedda grindar utan förregling är inte tillräckliga för att uppfylla industrisäkerhetsföreskrifter i de flesta jurisdiktioner.
• Vibrationsisolering: Vertikala transportörer och fram- och återgående hissar genererar periodiska vibrationer som överförs genom deras monteringsstruktur till mezzaninramen. Utan isoleringsfästen mellan transportörens bas och mezzaninstrukturen, tröttar denna vibration ut skruvförband och kan lossa hyllfästen i angränsande fack under månader av kontinuerlig drift. Antivibrationsfästen eller isoleringsdynor vid transportörens basram bör specificeras som standard, inte som en valfri uppgradering.

Modulära kontra specialtillverkade mezzaninstrukturer: där kostnadsskillnaden faktiskt ligger

Valet mellan ett modulärt mezzaninhyllsystem – byggt av standardiserade, förkonstruerade komponenter i fasta steg – och en helt specialtillverkad struktur framställs ofta som en enkel kostnadsjämförelse där modulär är billigare. Denna inramning är korrekt i många standardapplikationer men går sönder under specifika förhållanden där begränsningarna hos modulära system genererar dolda kostnader som endast visas under installation eller drift snarare än i den första offerten.

Modulära mezzaninsystem uppnår sin kostnadseffektivitet genom standardiserade pelarstorlekar i fasta höjdsteg (vanligtvis 100 mm eller 150 mm steg), standardiserade balkspann i fasta bredder (vanligtvis 2 000 mm, 2 500 mm, 3 000 mm) och förkonstruerade anslutningsdetaljer som upprepas identiskt över strukturen. Denna standardisering minskar dramatiskt konstruktionstiden och tillverkningskostnaderna för rektangulära mezzaninfotavtryck i byggnader med vanliga dimensioner. Kostnadsjämförelsen gynnar verkligen modulära system under dessa förhållanden med 20–35 % jämfört med motsvarande anpassade strukturer.

Tillstånden där modulära system förlorar sin kostnadsfördel inkluderar:

• Oregelbunden byggnadsgeometri: Icke-rektangulära mezzaninfotavtryck – L-former, avskurna hörn för att undvika pelare eller mezzaniner som går runt strukturella element – kräver specialskurna balkar och icke-standardiserade anslutningsdetaljer som eliminerar tillverkningseffektiviteten hos det modulära systemet samtidigt som begränsningarna för dess fasta inkrementdimensioner bibehålls.
• Hög koncentrerad belastning: Standardmodulära mezzaninkomponenter är konstruerade för specifika UDL-klassificeringar. Där ställningar eller utrustning utsätter koncentrerade belastningar som kräver uppgraderade balkar eller ytterligare pelare inom en standardmodul, måste det modulära systemet modifieras lokalt - vilket ofta kostar mer än att införliva uppgraderingen i en anpassad design från början.
• Snäva höjdbegränsningar: Modulära system erbjuder begränsad förmåga att minimera strukturellt djup eftersom balkprofiler är fixerade av standardproduktsortimentet. Skräddarsydd tillverkning möjliggör optimering av stråldjupet med hjälp av cellulära balkar, kronbalkar eller icke-standardiserade sektioner som återvinner 100–200 mm höjdhöjd i höjdkritiska byggnader.

Vår lager mezzanine stålplattform hyllor Systemen finns tillgängliga i både modulära och helt konstruerade skräddarsydda konfigurationer, utvecklade genom vårt 1 500 kvadratmeter stora FoU-center och producerade över sex dedikerade produktionslinjer – vilket innebär att den strukturella lösningen kan anpassas exakt till byggnadens geometri och belastningskrav snarare än att tvinga byggnaden att anpassa sig till ett standardproduktrutnät.

Hantera differentialavräkning mellan mezzaninkolonner och befintliga rackstrukturer

I lageranläggningar där ett mezzaningolvställ är installerat i närheten av eller strukturellt kopplat till befintliga tunga pallställ, är skillnaden mellan mezzaninpelarna och de intilliggande ställningarna en långsiktig serviceproblematik som sällan tas upp i installationsplaneringen. Båda strukturtyperna påför betydande punktbelastningar på lagrets golvplatta, men de gör det genom olika bottenplattor, vid olika belastningsintensiteter och med olika lasthistorik – förhållanden som ger olika sättningshastigheter över tiden.

Mezzaninpelare utsätter vanligtvis högre ihållande punktbelastningar än pallställstolpar - en mezzaninpelare som stöder 40–60 ton golv, levande last och ställ ovanför genererar ett basplattatryck som är en storleksordning högre än ett standardpallställ upprätt under samma fotavtryck. Om båda baseras på samma betongplatta med jämn tjocklek, kommer mezzaninpelaren att inducera större plattavböjning och långvarig krypsättning än den intilliggande ställningen. Under två till fem år kan denna differentiella sättning ge en relativ vertikal förskjutning på 5–15 mm mellan mezzaninpelare och intilliggande ställrader – tillräckligt för att framkalla mätbar båge i rackstolpar som är fysiskt anslutna till eller anligger mot mezzaninstrukturen, och för att skapa en synlig lutning på mezzanin-däckets yta som påverkar pallens hanteringsstabilitet.

Det korrekta strukturella tillvägagångssättet är att behandla mezzaninen och eventuella intilliggande ställningar som oberoende strukturer med en avsiktlig rörelsefog mellan dem, oavsett hur nära de är varandra. Mezzaninpelare bör förankras till plattan genom basplattor som är dimensionerade för att begränsa golvtrycket till en nivå som överensstämmer med plattans långtidsbärande förmåga, inte bara dess kortsiktiga sträckgräns. Där plattan är känd för att vara tunn eller att underlaget är komprimerbart, är markförbättringar under mezzaninpelare - genom packning av injektering eller installation av mikropålar - en mer tillförlitlig lösning på lång sikt än att försöka fördela mezzaninbelastningar enbart genom överdimensionerade bottenplattor.
