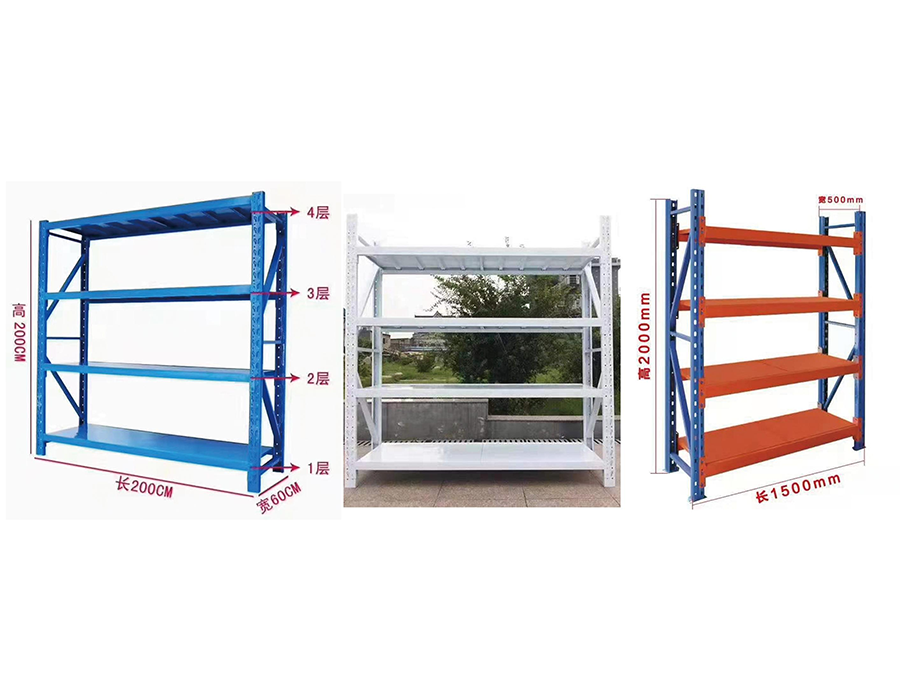

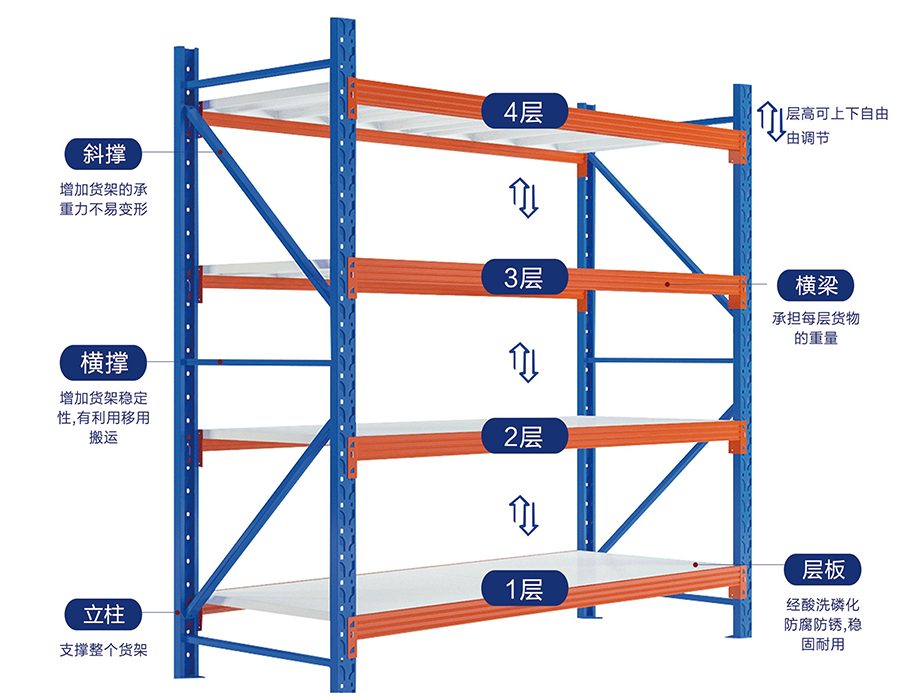

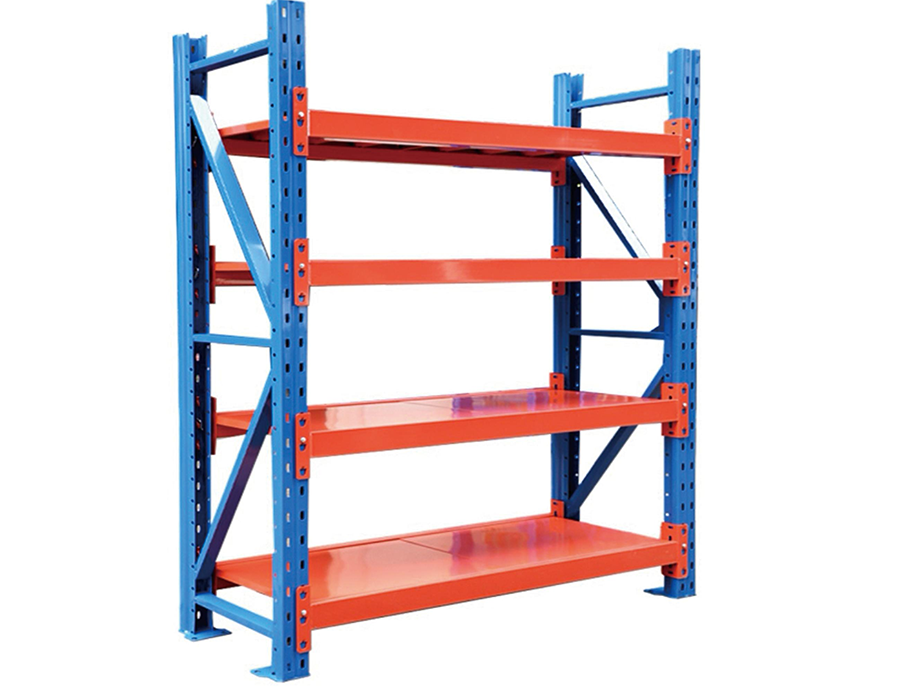

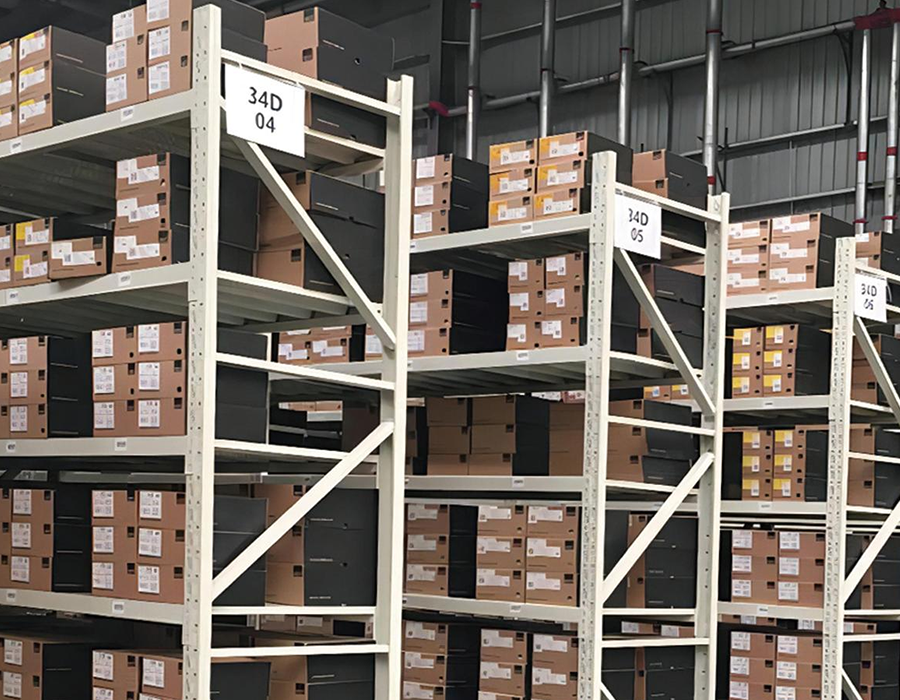

Lätta bultfria hyllor monteras utan en enda fästanordning, med justerbara hyllhöjder som snabbt kan konfigureras om för att passa ändrade produktdimensioner - en viktig fördel i miljöer där layoutflexibilitet regelbundet krävs.
Den lätta strukturen är främst designad för manuell åtkomst och passar förvaring av små lösa delar, dokumentation och lättförpackade varor, vilket gör den till ett standardval för kontorsförvaring, bakrum i detaljhandeln och plockområden i småformat.
Stolparna är behandlade med fosfatsyratvätt för korrosionsbeständighet och hyllorna är tillverkade av kallvalsat stål med pulverlackerad finish, vilket säkerställer en hållbar och visuellt ren installation under hela livslängden.

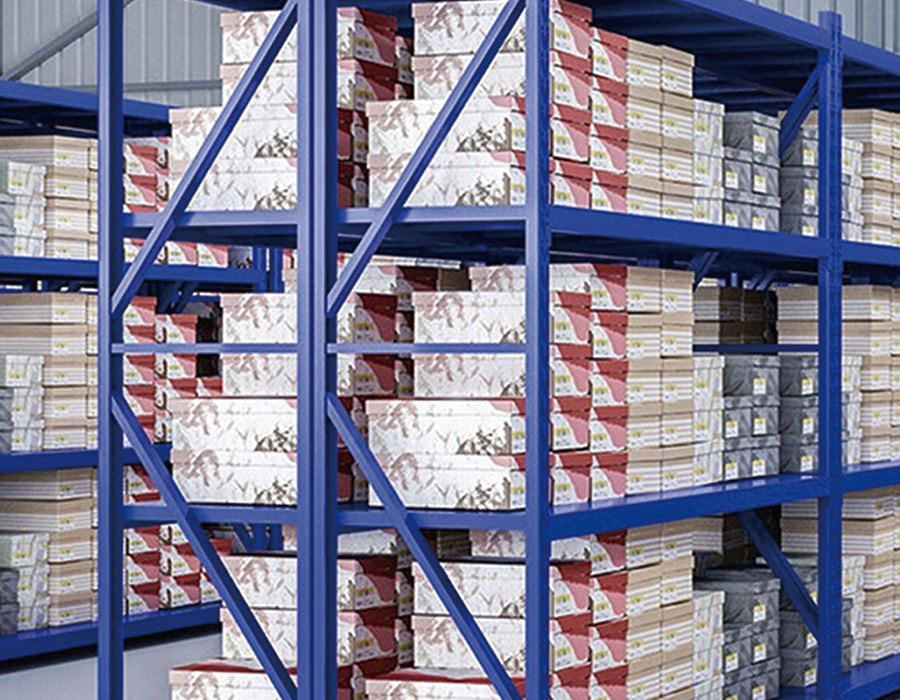

Typiska applikationer inkluderar kontorsmiljöer, butikslokaler, lätta industriverkstäder och små e-handelslager där måttliga kapacitetskrav kombineras med ett stort behov av organisatorisk flexibilitet.
Föreställ dig ett lager i slutet av ett skift: lastpallar med färdiga varor som väntar i motta...
Läs merNär en gaffeltruck tappar en hel pall på en ställningsbalk får strukturen mer än statisk vikt....
Läs merAnhui Huijian Intelligent Equipment Co., Ltd. välkomnade nyligen en delegation av representanter ...
Läs merVarför formställ är ett centralt arbetsflödesverktyg I alla produktionsmiljöer som är be...
Läs merVad är lätta bultlösa hyllor? Light-Duty bultlösa hyllor är en typ av förvaringsställ ut...
Läs merEn av de mest missförstådda aspekterna av lätta bultfria hyllor är förhållandet mellan balkspännvidd och faktisk bärförmåga. Den nominella belastningen per hylla beräknas vanligtvis i mitten av en fullt stödd balk - vilket innebär att när spännvidden mellan stolparna ökar, sjunker den effektiva lastkapaciteten icke-linjärt. För en hylla som är klassad till 150 kg med en spännvidd på 900 mm kan en förlängning av spännvidden till 1200 mm utan att justera balkmåttet minska den verkliga kapaciteten till under 100 kg under dynamiska lagerförhållanden. Det är därför val av spann alltid bör föregå lastplanering, inte följa det.
I vår produktionsprocess i Huijian kallvalsas balkprofiler till specifika tjocklekstoleranser, just därför att mindre avvikelser i ståltjockleken sammanfogar avsevärt över längre spännvidder. En 0,2 mm undertolerans i en 1,5 mm balk kan ge synlig avböjning vid belastningar långt under den nominella tröskeln. Vid specificering av hyllor för plocka-och-packa miljöer där personal upprepade gånger lastar och lossar hyllor, bör dynamiska lastfaktorer – vanligtvis 1,25× det statiska värdet – alltid tillämpas.

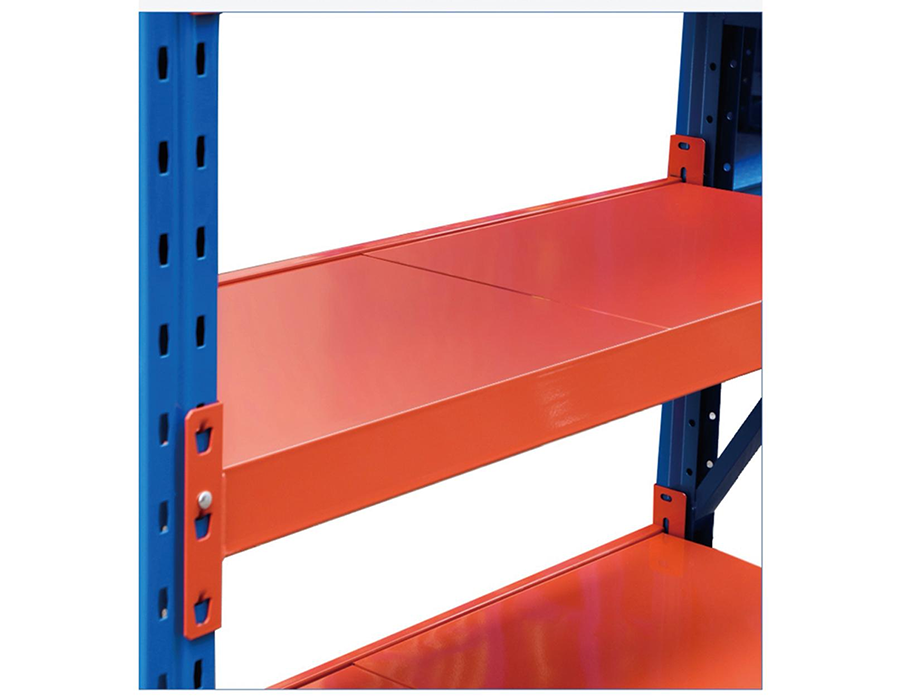

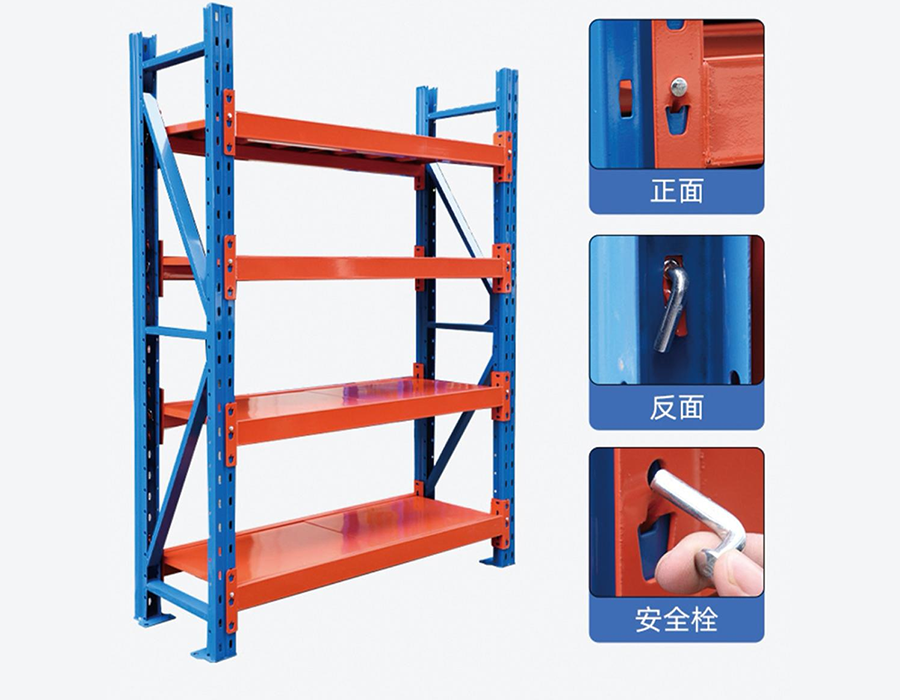

Lätta bultlösa hyllsystem använder en av två primära kopplingstyper: nitliknande (stansad flik) och klämma eller inhakning. Dessa är inte utbytbara designpreferenser – de speglar olika strukturella filosofier och har verkliga konsekvenser för installation, omkonfigurering och seismisk eller vibrationsmotstånd.
När du utvärderar system, kontrollera kontaktens ingreppsdjup och närvaron av en sekundär retentionsmekanism innan du fattar ett köpbeslut baserat på enbart pris.

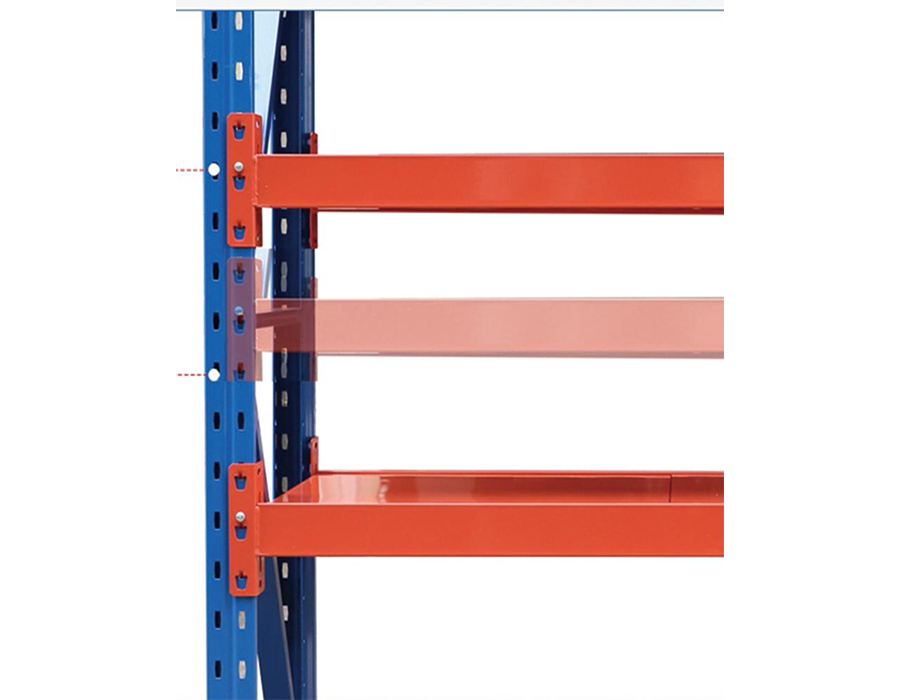

De flesta bultlösa hyllprodukter annonserar "25 mm höjdjustering", men detta nummer berättar bara en del av historien. Det användbara justeringsintervallet begränsas av avståndet mellan toppen av själva balken och undersidan av hyllan ovanför - vilket i praktiken betyder att pitchgranulariteten är viktigast i mittzonerna av en löpning, inte i toppen eller botten där fasta strukturella begränsningar dominerar.
En praktisk fråga som uppstår i varulager med blandade SKU är "half-pitch-fällan": när en plockare behöver lagra föremål på 210 mm höjd men de tillgängliga stigningarna hoppar från 200 mm till 225 mm, ackumuleras de extra 25 mm döda utrymmena per hylla över ett 5-lagers, 20-fack system till en betydande förlust av användbar lagring. Anläggningar som genomför en korrekt SKU-höjdrevision innan hyllmontering uppnår rutinmässigt 15–25 % bättre vertikalt utnyttjande än de som använder standardkonfigurationer.
Vi designar våra upprättstående pelare med en konsekvent 50 mm stigning i standardkonfigurationer, och kunder som arbetar med vårt tekniska team på projektanpassning kan begära 25 mm stigningskolonner för lagermiljöer med blandad höjd - en detalj som betalar sig snabbt i täta lagringsscenarier.
Bultlösa hyllor finns med flera ytbehandlingar och valet har direkta konsekvenser för livslängd, belastningsförmåga (på grund av beläggningstjocklek) och miljömässig lämplighet.
| Behandlingstyp | Typisk beläggningstjocklek | Saltspraymotstånd | Bästa miljön | Anteckningar |
| Pulverlack (epoxi) | 60–80 µm | 500–800 timmar | Torrlager inomhus | Brett färgområde; chips under påverkan |
| Elektrogalvaniserad | 5–12 µm | 96–200 timmar | Inomhus ljus-fuktighet | Lägre korrosionsskydd; kostnadseffektivt |
| Varmförzinkad | 45–85 µm | 1000 timmar | Kylförråd, kustnära, utomhus | Lägger till vikt; dimensionella toleranser lösare |
| Pulverlack (polyester) | 60–100 µm | 600–1000 timmar | UV-exponerad eller fuktig inomhus | Bättre UV-stabilitet än epoxipulverlack |
Ett vanligt misstag är att specificera elförzinkade hyllor för anläggningar med rutiner för golvspolning eller närhet till lastkajdörrar. Det tunna zinkskiktet mättas snabbt vid upprepad fuktexponering, och synlig rost uppstår inom 12–18 månader – vilket ofta upphäver garantianspråk om fuktighetsspecifikationerna inte följs. Huijians standardproduktionslinjer applicerar epoxipulverlack vid 60–80 µm som baslinje, med varmförzinkade alternativ tillgängliga för kunder inom livsmedelsförädling, kylkedja eller kustlogistikmiljöer.
Industriella lätta bultlösa hyllor används ofta som fristående körningar utan golvförankring – vilket är kompatibelt i många lågriskmiljöer men blir ett ansvar i andra. Beslutsmatrisen är mer nyanserad än att bara kontrollera om seismisk zonindelning kräver ankare.
Hyllplaner som överstiger 2,4 m på höjden, eller de med ett förhållande mellan höjd och djup över 6:1, är naturligt benägna att tippa under excentrisk belastning - ett scenario som inträffar när plockare konsekvent lastar ena sidan av en vik före den andra. Fysiken här är okomplicerad: en 2,4 m hög enhet med 400 mm djup har ett tippmoment som kan överskridas av en enda last på 30 kg placerad vid den övre hyllkanten på ena sidan.
Väggband är ett vanligt alternativ till golvförankring när golvytan är olämplig för borrning (t.ex. förhöjda golv, membranbelagda ytor). Väggband är dock endast effektiva om själva väggen är strukturellt tillräcklig. En skiljevägg av gipsskivor är inte en giltig förankringspunkt för en laddad serie hyllor. Ingenjörer som specificerar väggfästen bör verifiera väggkonstruktionen och använda lämpliga kavitetsankare eller genomgående bultar där regelavståndet tillåter.
Många bultlösa hyllstolpar har justerbara nivelleringsfötter som standard. Utöver att nivellera ojämna golv spelar dessa fötter en kritisk lastöverföringsroll: de fördelar ståndarens punktbelastning över en större kontaktyta, vilket förhindrar stresskoncentration på mjuka eller belagda golvytor. För hyllor på epoxibelagda lagergolv är det en praktisk riktlinje att specificera fötter med en minimiyta av bottenplattan på 50 cm² för att undvika beläggningsskador under tung belastning.
Ett väl specificerat bultlöst hyllsystem är sällan bara stolpar och platta däck. Tillbehörets ekosystem utökar den funktionella användbarheten avsevärt och bör utvärderas under den inledande specifikationsfasen snarare än eftermonteras senare - eftersom kompatibiliteten för upprätt öppning varierar mellan tillverkare och blandningsmärken ofta skapar problem med monteringen.
På Huijian tillhandahåller vi fullständig dokumentation om tillbehörskompatibilitet över våra hyllprodukter, så att kunder kan planera integrerade konfigurationer från början snarare än att upptäcka monteringsbegränsningar under installationen.
Avböjning - den vertikala bågen på en laddad hyllbalk eller däckspanel - är en av de mest talande indikatorerna på hyllkvalitet, men det är sällan framträdande i produktspecifikationerna. Branschreferensstandarden för acceptabel nedböjning i lagerhyllor är L/180, där L är spännvidden i millimeter. För en spännvidd på 900 mm tillåter detta en maximal mittpunktsavböjning på 5 mm vid full märklast. För en spännvidd på 1200 mm tillåter samma förhållande 6,67 mm.
Varför spelar detta någon roll praktiskt? Överdriven avböjning skapar flera kaskadproblem: hylldäck som böjer krafter mot mitten, vilket skapar instabila staplingsförhållanden; i system med flera nivåer kan avböjning under den övre hyllan komprimera det vertikala spelet under dess nominella värde; och upprepade lastnings-avlastningscykler på en hylla som regelbundet når sin nedböjningsgräns påskyndar metallutmattning vid balk-till-stående anslutningspunkter. När man utvärderar hyllanbud och frågar leverantörer om deras testade deformationsvärde vid 100 % nominell belastning – inte bara själva märklasten – avslöjar mycket mer om faktisk kvalitet än enbart prisjämförelser.
