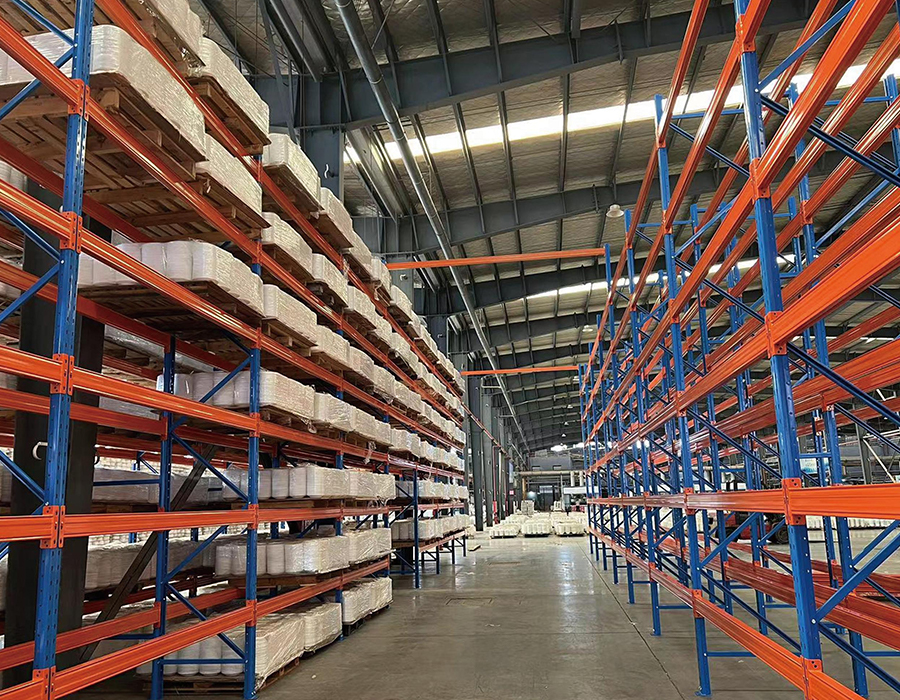

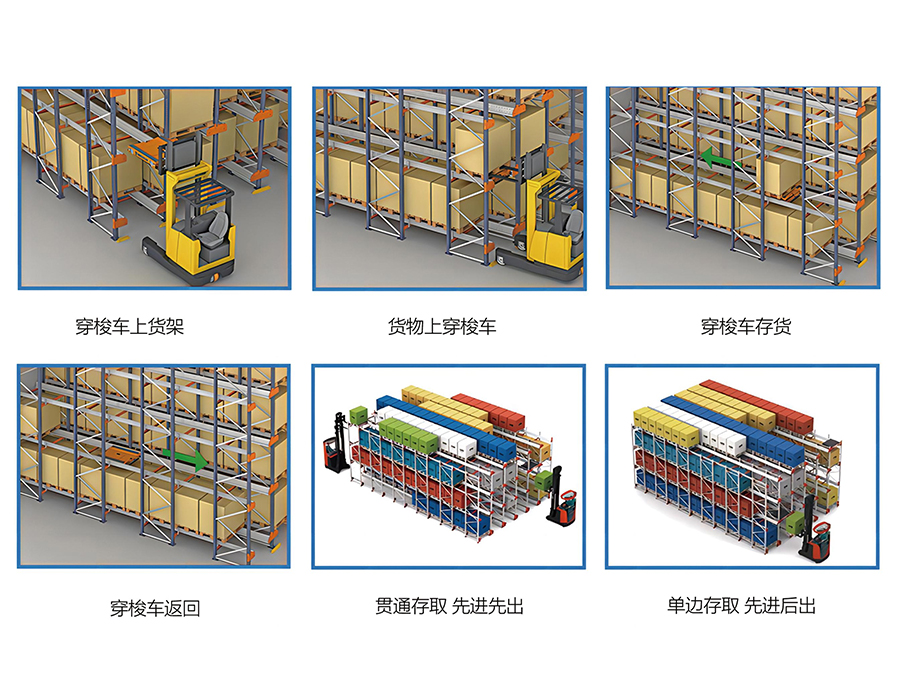

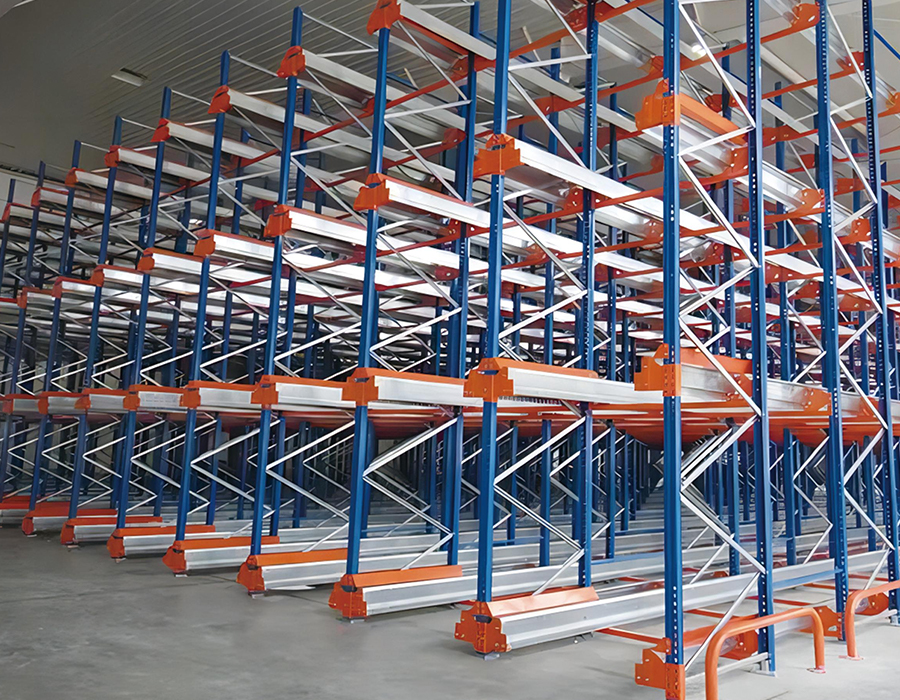

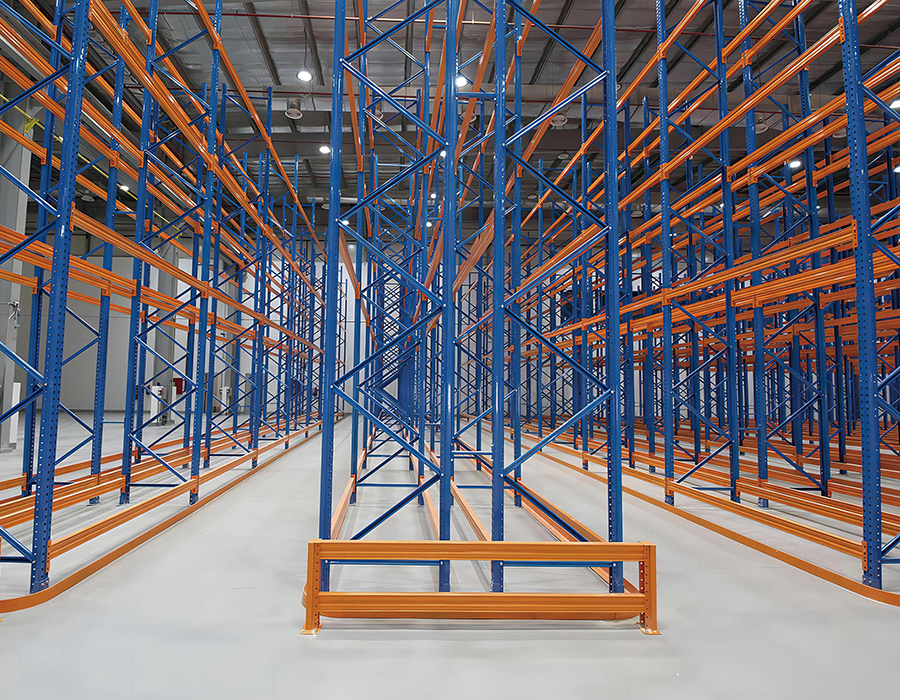

Kraftiga pallställ

Hur upprätt rammått och profilform bestämmer belastningsvärden i verkliga världen

Belastningsgraden som är tryckt på ett specifikationsblad för tunga industriella pallställ är inte en fast materialegenskap – det är ett beräknat värde som härrör från interaktionen mellan stålkvalitet, sektionstjocklek (profil), profilgeometri och pelarhöjd utan stöd. Två ställ med identisk stålkvalitet och angiven kapacitet kan bete sig mycket olika under belastning om deras stående profiler skiljer sig åt. Denna distinktion är oerhört viktig när man utvärderar leverantörsofferter som bara listar ett kapacitetsnummer utan att specificera tvärsnittet.

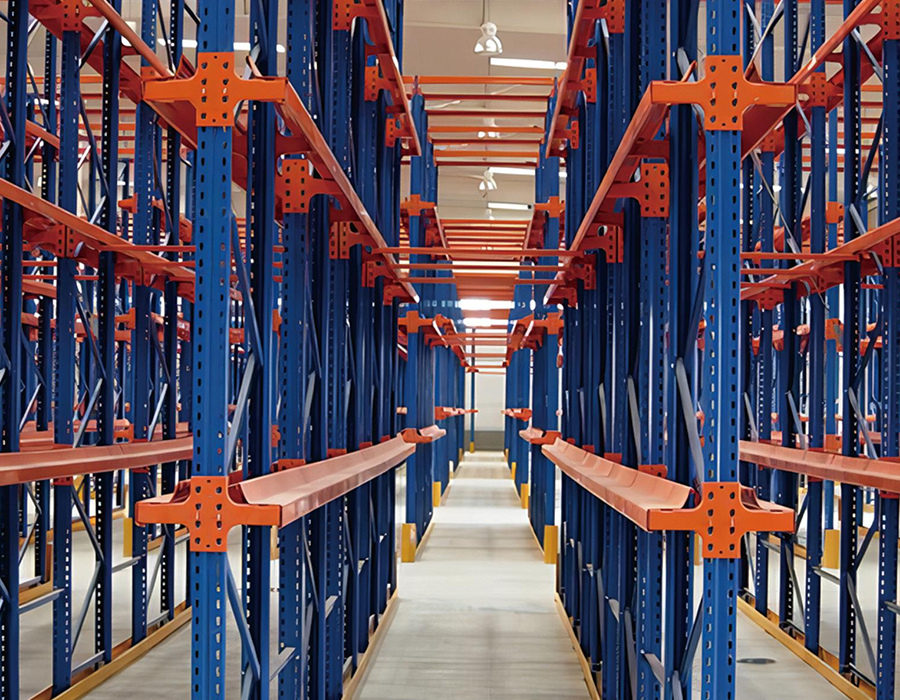

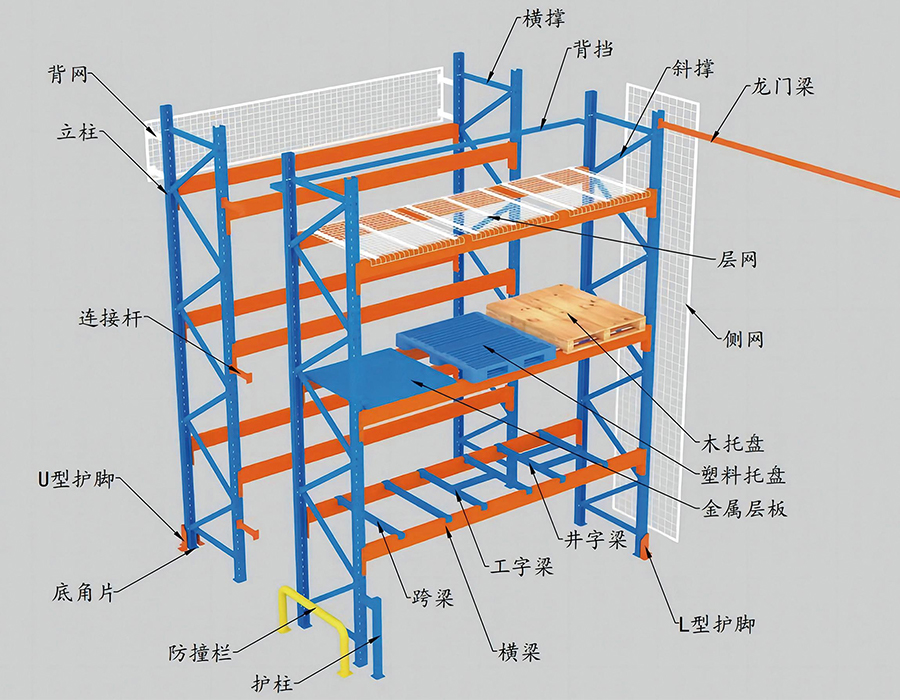

Kolumn upprättstående profiler i kraftigt pallställssystem s är vanligtvis rullformade till öppna eller halvslutna sektioner - de vanligaste är C-kanal, I-sektion och dropp- eller lådpelarprofiler som används i högviktsapplikationer. Öppna C-kanaler är ekonomiska och enkla att tillverka men har en lägre rotationsradie kring den svaga axeln, vilket gör dem mer mottagliga för lateral buckling under axiell kompression när höjden ökar. Stängda eller halvslutna lådpelare fördelar material längre från den neutrala axeln i båda riktningarna, vilket avsevärt förbättrar motståndet mot buckling - vilket är anledningen till att praktiskt taget alla ställningar över 10 meter använder box- eller tungväggiga slutna profiler.

Mätareduktion är en vanlig kostnadsbesparande metod som är svår att upptäcka utan mätning. En nominell 2,0 mm stolpe som produceras vid 1,7 mm faktisk tjocklek förlorar ungefär 15 % av sin tvärsnittsarea och en oproportionerligt större andel av sitt tröghetsmoment. Den praktiska konsekvensen är ett ställ som uppfyller den angivna lastkapaciteten under idealiska laboratorietestförhållanden, men som har minskade säkerhetsmarginaler under verklig excentrisk belastning, stötar eller dynamiska krafter från gaffeltruckar. Köpare bör specificera minimimåttstoleranser i upphandlingskontrakt och begära materialcertifikat tillsammans med dimensionsinspektionsrapporter.

Den tekniska logiken bakom strålavböjningsgränserna i tunga applikationer

Strålavböjning i lastade pallställ är inte bara ett estetiskt bekymmer – det är en strukturell signal med direkta konsekvenser för lastomfördelning och kopplingsintegritet. Branschstandarder, inklusive FEM 10.2.02 inredningskoden och Kinas GB/T 25820, anger att horisontell balkavböjning under full märklast inte bör överstiga span/200 som en användbarhetsgräns. För en standard 2 700 mm strålspännvidd motsvarar detta en maximal avböjning i mitten på 13,5 mm. Att överskrida denna gräns garanterar inte omedelbart fel, men det indikerar att strålen arbetar vid kanten av sitt designhölje.

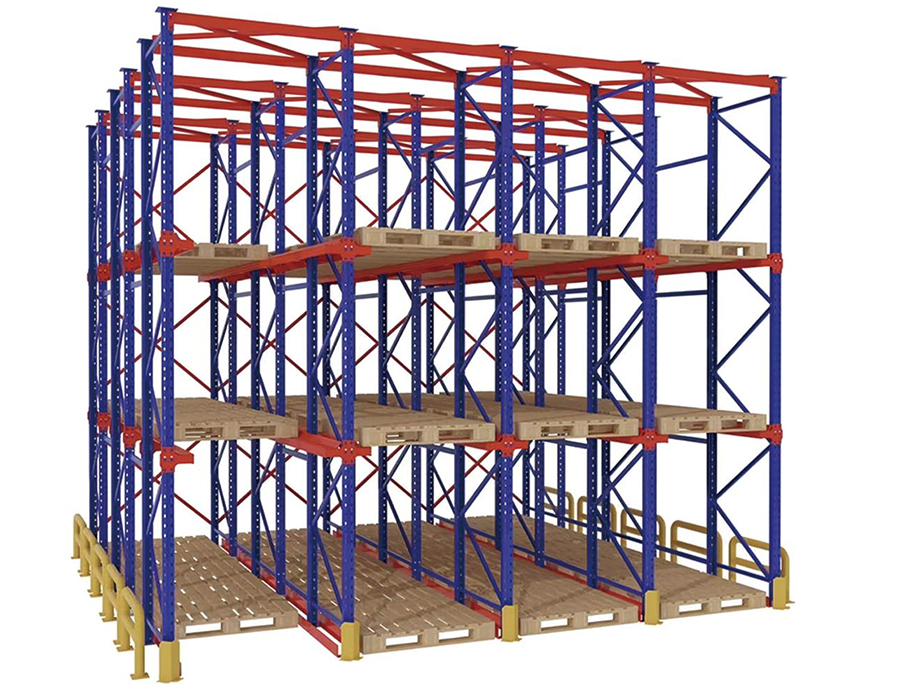

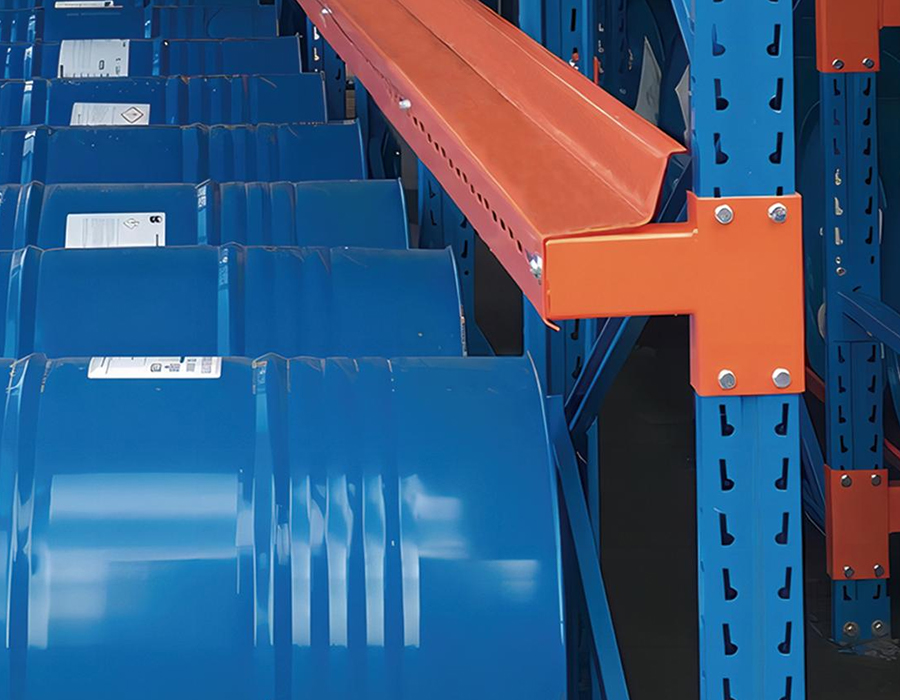

Vad som händer strukturellt när strålar avböjs för mycket missförstås ofta. Den primära risken är inte balkbrott – det är den progressiva lossningen av balk-till-stående kontakt under upprepade lastnings- och avlastningscykler. De flesta kraftiga pallställssystem använder en säkerhetslåskoppling där balkfliken griper in i en stansad slits i den upprättstående pelaren. När strålar avböjs och återhämtar sig upprepade gånger under dynamisk pallplacering, upplever kontaktdonet mikrorörelse vid ingreppspunkten. Med tiden härdar detta stålet vid krokspetsen, vilket så småningom orsakar sprickor i flikar eller slitsdeformation som minskar kopplingsmotståndet långt under dess nominella värde.

Den korrigerande metoden är inte alltid att öka stråldjupet. Ibland är den mer effektiva lösningen att minska fackets bredd – en stegning från 2 700 mm till 2 400 mm minskar dramatiskt det maximala böjmomentet och avböjningen utan att öka stålvikten proportionellt. Vår tunga industriella pallställ är designade med spännvidd-till-djup-förhållanden verifierade mot faktiska avböjningsberäkningar, inte bara statiska belastningstabeller, vilket säkerställer att långvarig kontaktintegritet bibehålls under hela systemets livslängd.

Pallöverhäng och dess effekt på strålbelastningsfördelning

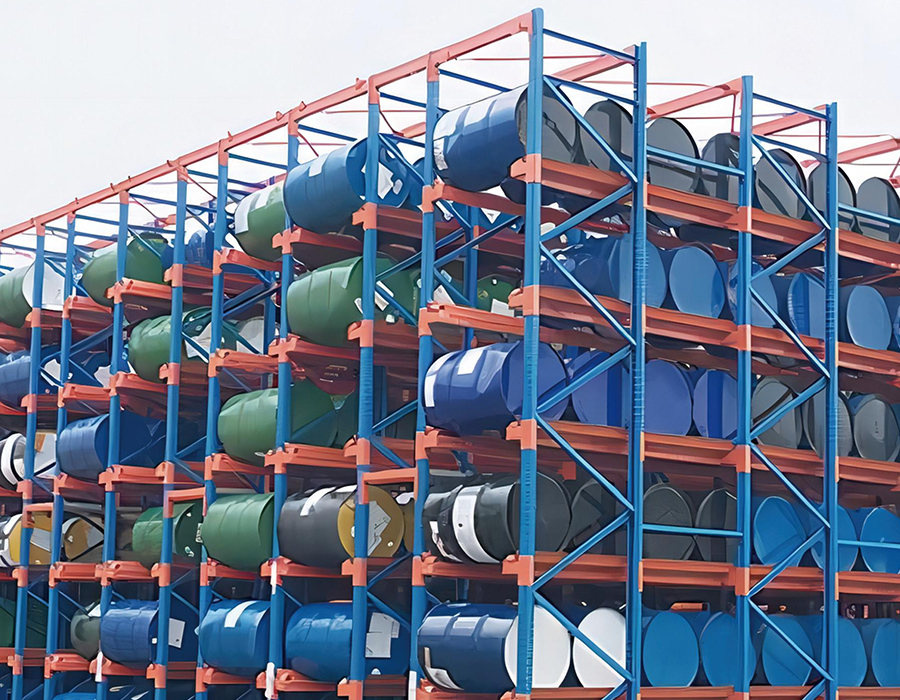

Standardlastberäkningar för pallställ förutsätter att palllaster är centrerade på balkar med pallen helt uppburen mellan de två balkskenorna. I praktiken hänger pallar ofta över balkens yta, sitter asymmetriskt mellan skenorna eller placeras med sina stringers parallella med balken snarare än vinkelräta. Var och en av dessa avvikelser introducerar lastexcentriciteter som standardkapacitetstabellerna inte tar hänsyn till, men de inträffar rutinmässigt i högkapacitetslager.

När en pall hänger över den främre balkens yta med 100–150 mm – vanligt med GMA-pallar på smalare fackbredder – förskjuts den effektiva lastpunkten framåt från det upprättstående ramplanet. Detta introducerar ett tippmoment på den främre balken som kopplingen måste motstå utöver sin vertikala skjuvbelastning. Det kombinerade behovet kan överstiga kontaktdonets nominella utdragningsmotstånd vid belastningar långt under balkens angivna pallkapacitet. Samma effekt uppstår när pallar placeras med stringers parallellt med balkar, vilket skapar två koncentrerade linjebelastningar snarare än fördelad ytkontakt över hela pallens bas.

En praktisk begränsning som används i tunga pallställssystem som hanterar oregelbundna pallar är installationen av pallstödstänger – tvärbalkar placerade vinkelrätt mot balkarna i mitten av facket. Dessa stänger ger en tredje kontaktpunkt för pallar, omvandlar punktlastning till fördelad lastning och minskar balkavböjningen med upp till 40 % för samma pallvikt. De förhindrar också pallar från att falla mellan balkar i händelse av balkanslutningsfel, vilket lägger till en meningsfull sekundär säkerhetsfunktion.

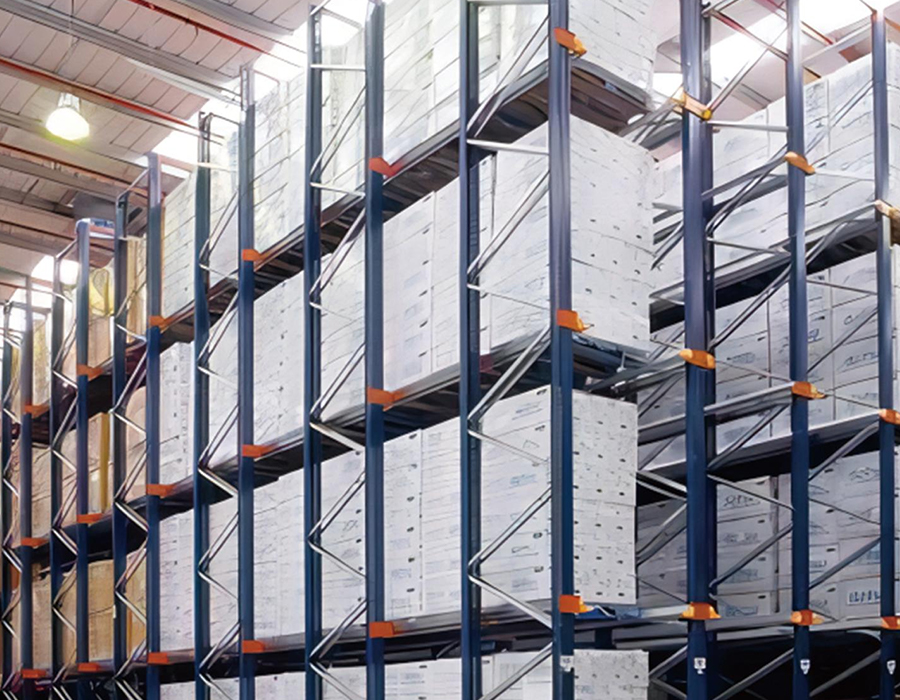

Jämföra stående rambredder: När djupare ramar är värda kostnaden

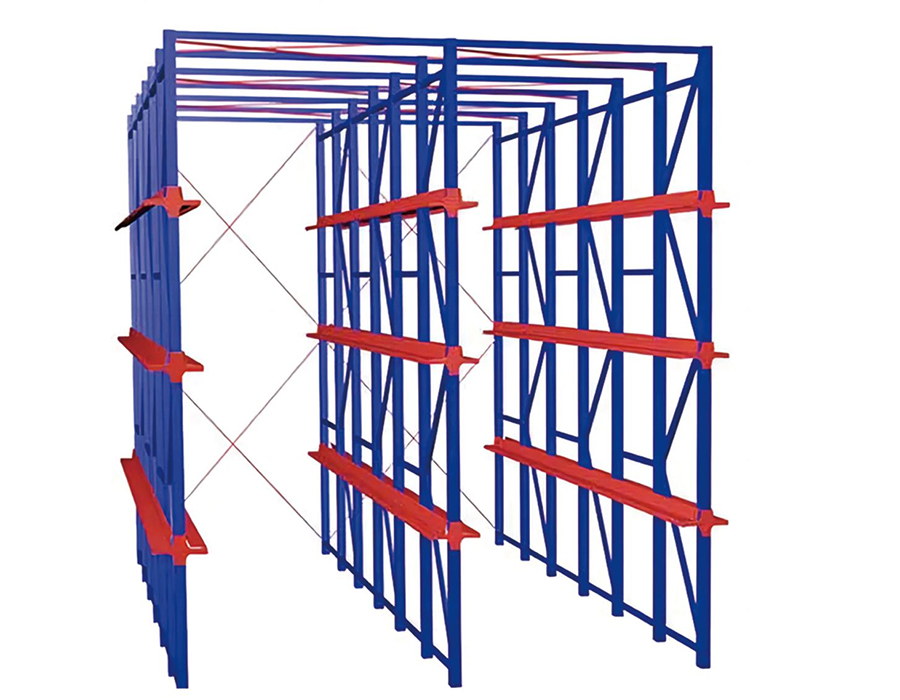

Stående ramdjup – dimensionen mätt fram och bak mellan de två upprättstående pelarna som bildar en ram – specificeras ofta till det minimum som krävs för att stödja den deklarerade lasten, som för standard selektiva ställningar med enkel djup är typiskt 800 mm eller 1 000 mm. Ramdjupet har dock en direkt och betydande effekt på inställningssystemets stabilitet mot vältkrafter, och att välja minsta djup i alla applikationer är en falsk ekonomi i tunga miljöer.

I högviktiga pallställsystem över 10 meter blir slankhetsförhållandet hos stolpen - dess höjd dividerat med dess minsta rotationsradie - den styrande designparametern snarare än den axiella belastningen ensam. Djupare ramar stödjer stolpen på ett längre horisontellt avstånd från pelarens mittlinje, vilket ökar den effektiva gyrationsradien för ramaggregatet och höjer den kritiska bucklingsbelastningen. Detta är anledningen till att den extra materialkostnaden för en 1 000 mm eller 1 200 mm ram vanligtvis motiveras av en minskning av erforderlig vikt för upprätt sektion som delvis uppväger den extra kostnaden för de bredare diagonala stödelementen.

Ankarbultsspecifikation: Varför utdragshållfasthet är viktigare än skjuvhållfasthet

De flesta lagerpersonal och till och med många inköpsteam antar att rackankarbultar i första hand motstår horisontella skjuvkrafter - laterala tryck från gaffeltruckkollisioner eller seismisk aktivitet. I verkligheten är det styrande belastningsfallet för stativbasankare i de flesta tunga pallställskonfigurationer vertikal utdragningsspänning, inte horisontell skjuvning. Att förstå detta vänder på logiken i hur ankare ska specificeras och inspekteras.

Mekanismen är okomplicerad: när en stativram utsätts för ett vältande moment - oavsett om det beror på en excentrisk palllast, en gaffeltruckkrock på höjden eller seismisk sidoacceleration - lyfts bottenplattan på ramens spänningssida snarare än glider. Ankarbulten på den sidan måste stå emot den fulla lyftkraften i spänning. För ett 10m högt tungt ställ belastat till 4 000 kg per nivå över fem nivåer, kan den beräknade lyftkraften vid spänningsankaret under en designmässig stöt överstiga 15–20 kN. Standard M12 expansionsankare i standardbetong uppnår en utdragskapacitet på endast 8–12 kN beroende på ingjutningsdjup och betongkvalitet — långt under kravet.

Den korrekta specifikationen involverar tre verifierade parametrar: betongens tryckhållfasthet vid installationsplatsen (minst C25 för de flesta tunga applikationer), ankarinbäddningsdjup (inte bara bultlängd – den effektiva ingjutningen efter att ha tagit hänsyn till bottenplattans tjocklek och eventuellt utjämningsbruk) och kantavstånd från närmaste betongfog eller kant. Utdragningstestresultat från på plats installerade testankare är den mest tillförlitliga verifieringsmetoden och bör krävas på alla projekt där det beräknade lyftbehovet närmar sig mer än 60 % av ankarets katalogutdragningskapacitet.

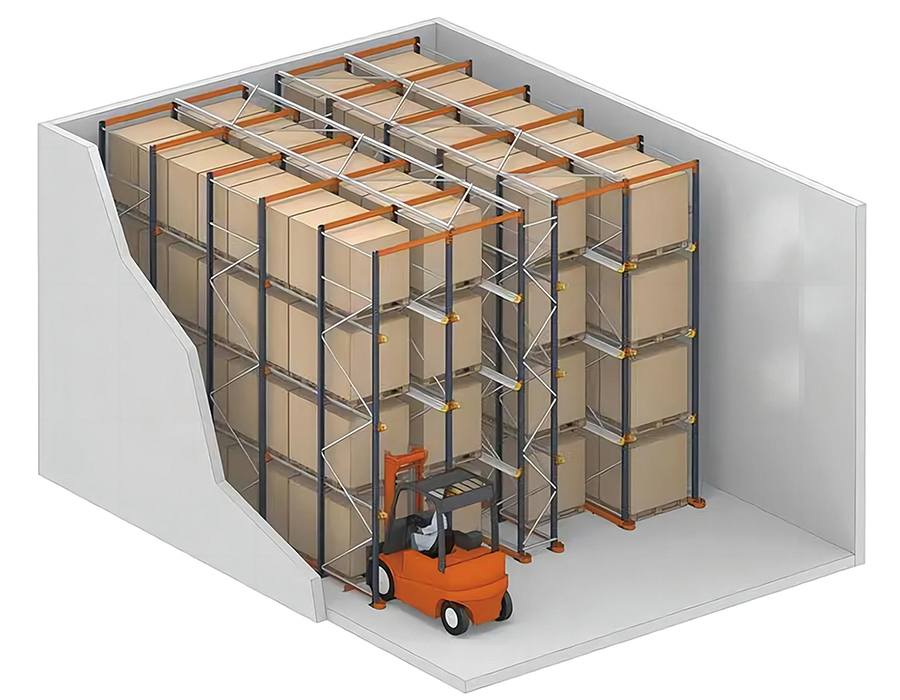

Hur gångbreddsspecifikationen samverkar med ställstabilitet och truckval

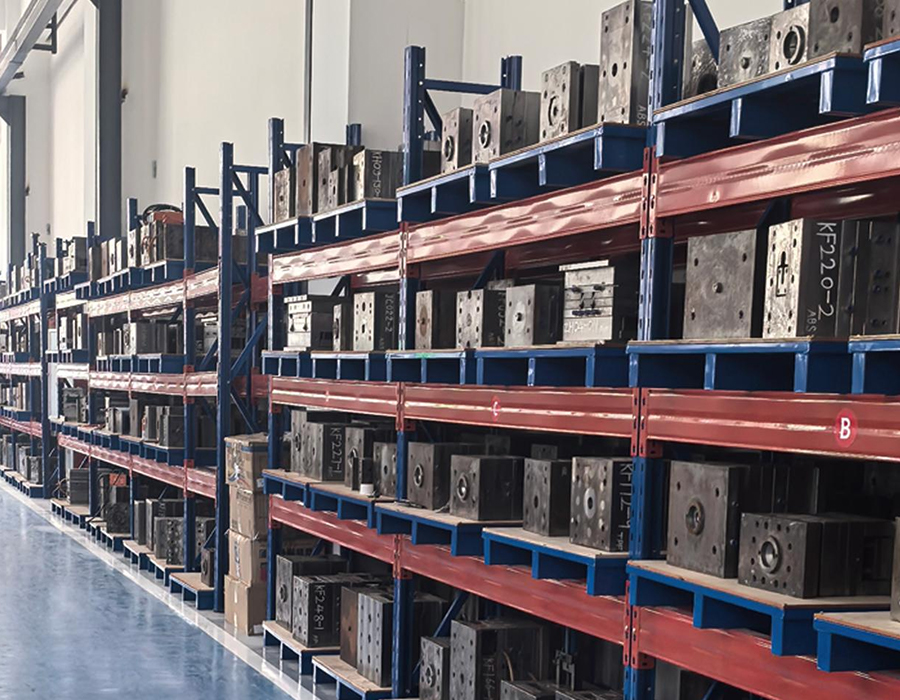

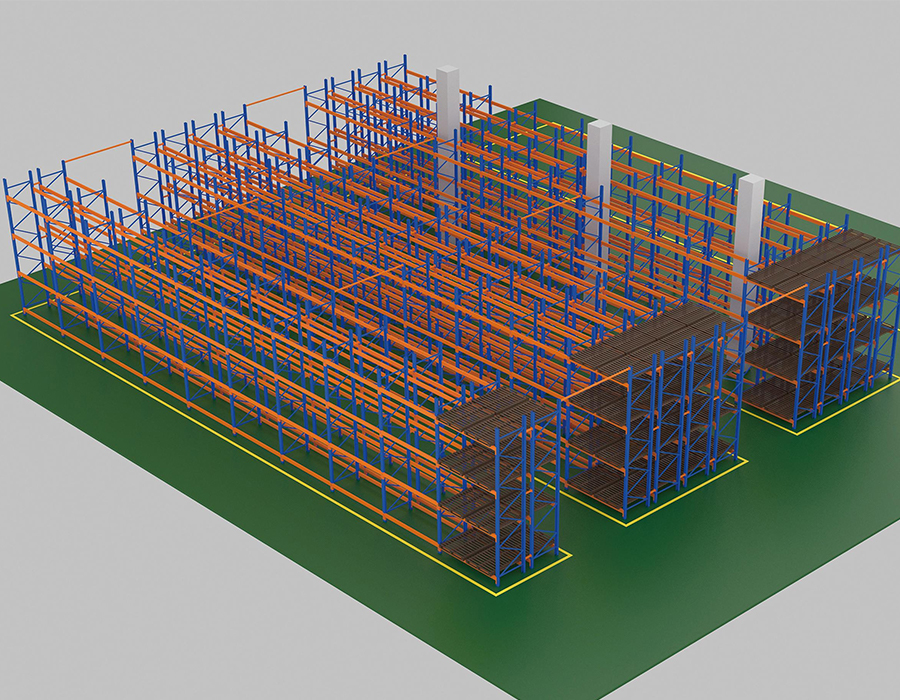

Gångbredd i en tunga industriella pallställ layouten är inte bara ett trafikstyrningsbeslut – det är en systemteknisk begränsning som samtidigt bestämmer gaffeltrucktyp, maximal ställningshöjd, genomströmningshastighet och total lagringstäthet. Dessa variabler är tätt kopplade, och att optimera en utan att modellera de andra ger suboptimala resultat som är dyra att korrigera efter installationen.

De tre huvudsakliga gångkategorierna skapar var och en en distinkt uppsättning av kaskadbegränsningar:

• Bred gång (3 500 mm): Passar motviktstruckar med standard svängradier. Maximal praktisk ställningshöjd är begränsad till cirka 7–8 m av gaffeltruckens masthöjd och sikt på höjden. Lagringstätheten är den lägsta av de tre konfigurationerna, men genomströmningsflexibiliteten är högst – alla gaffeltruckar i flottan kan arbeta i vilken gång som helst och ingen specialutbildning eller fordon krävs.

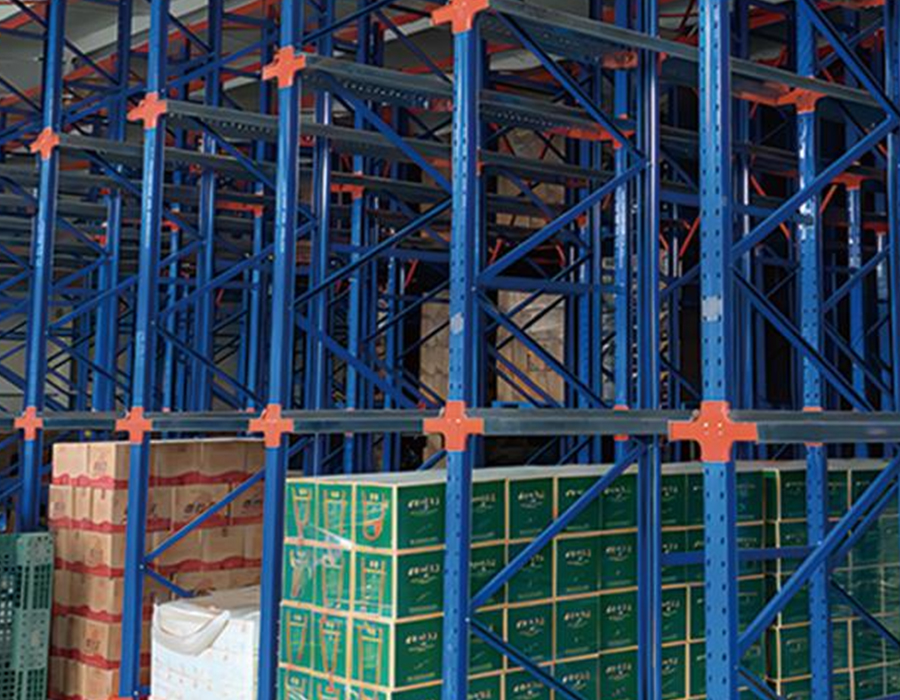

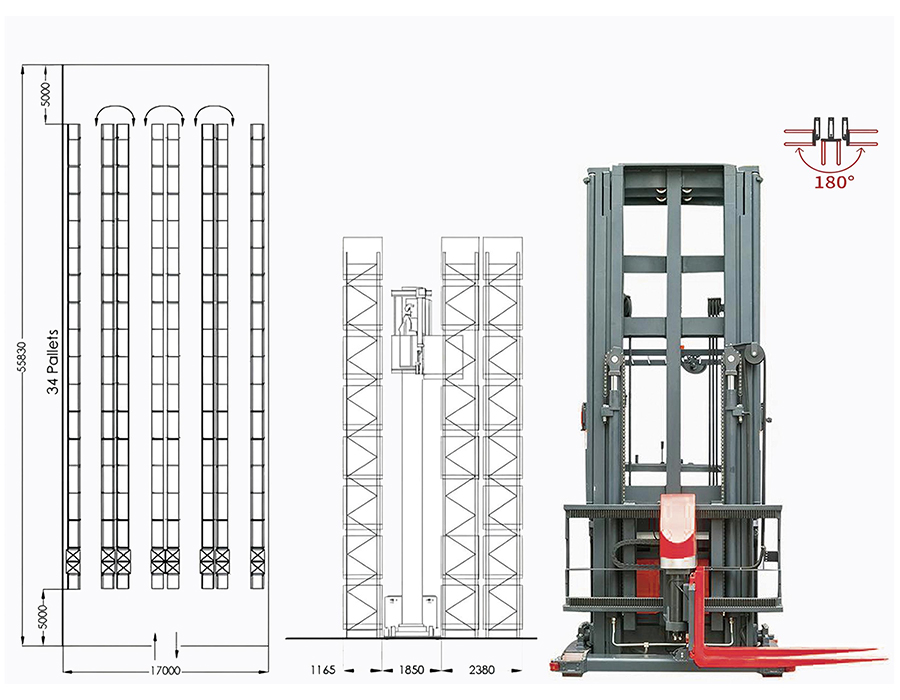

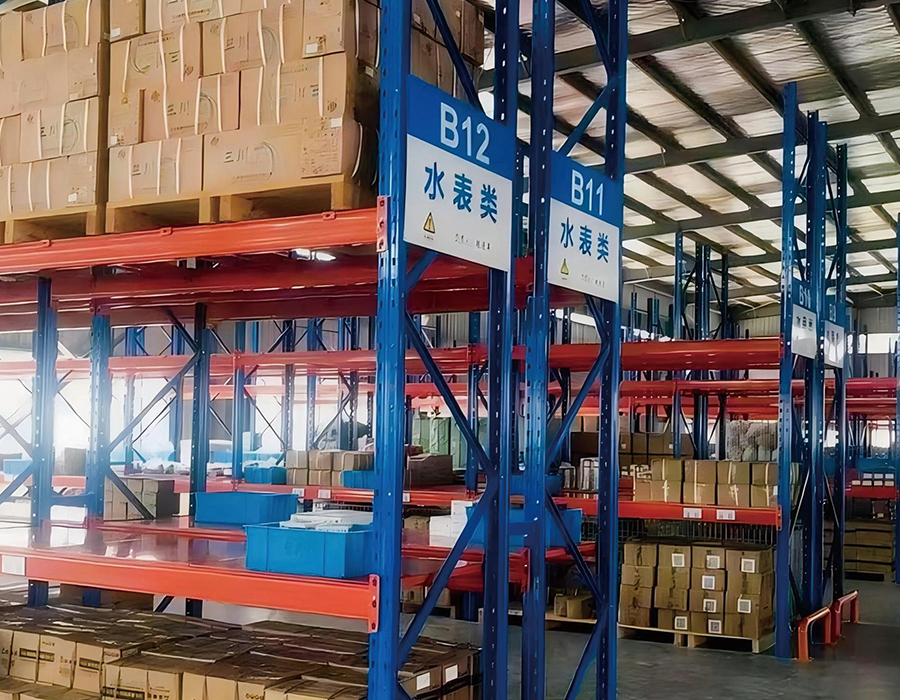

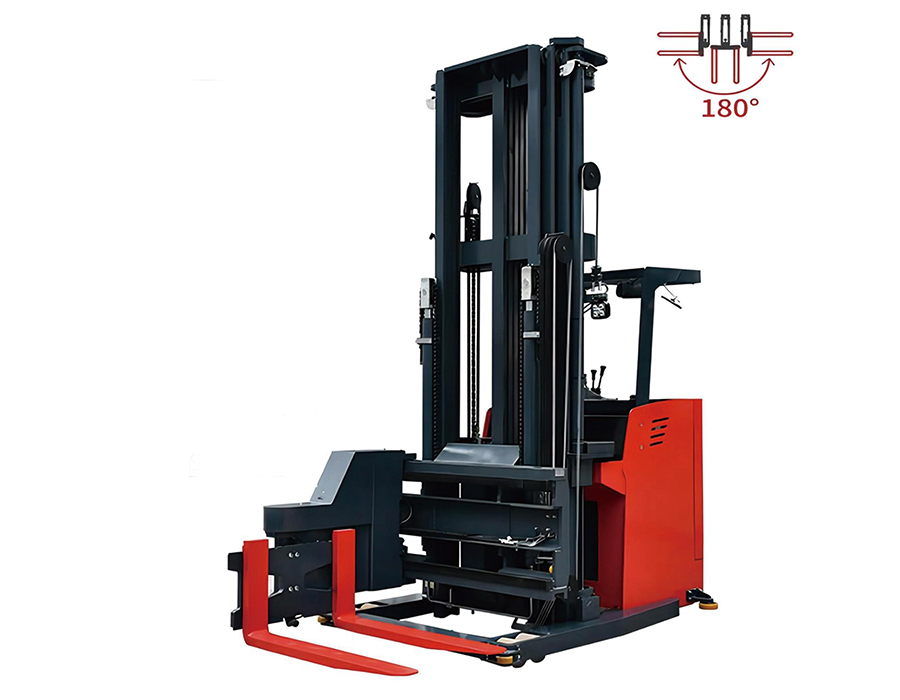

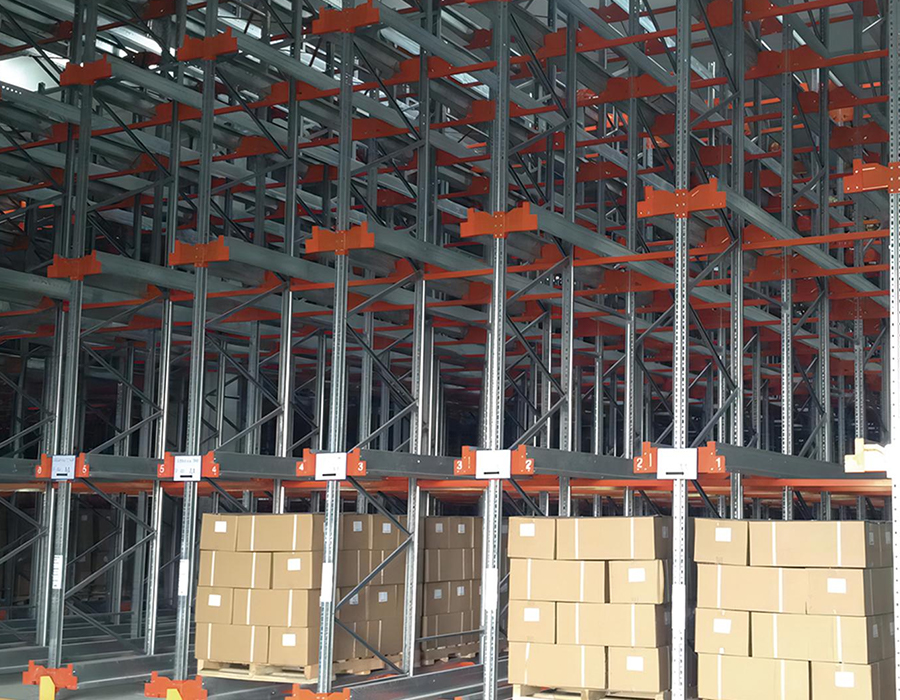

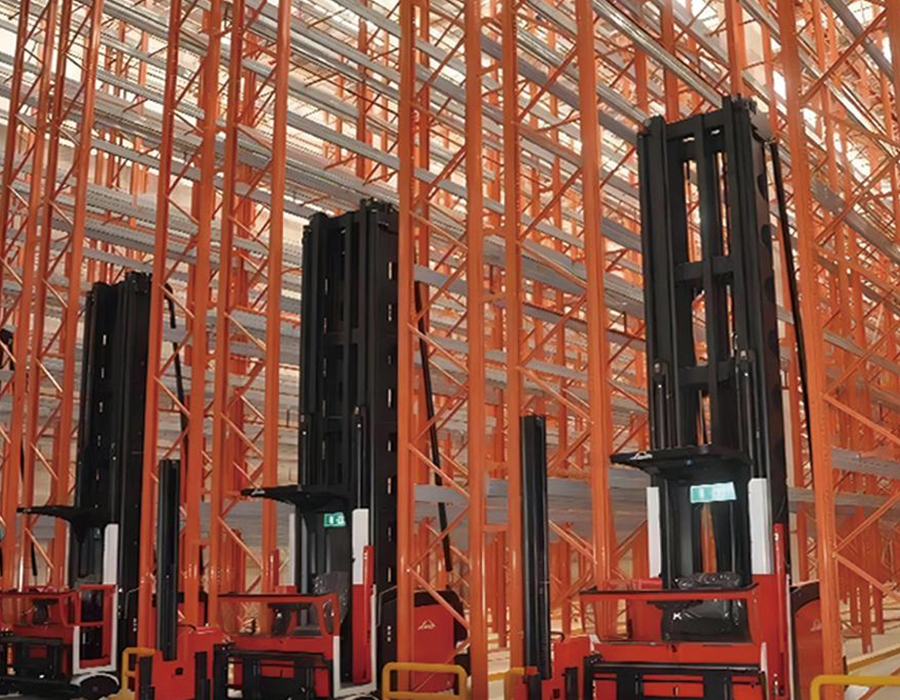

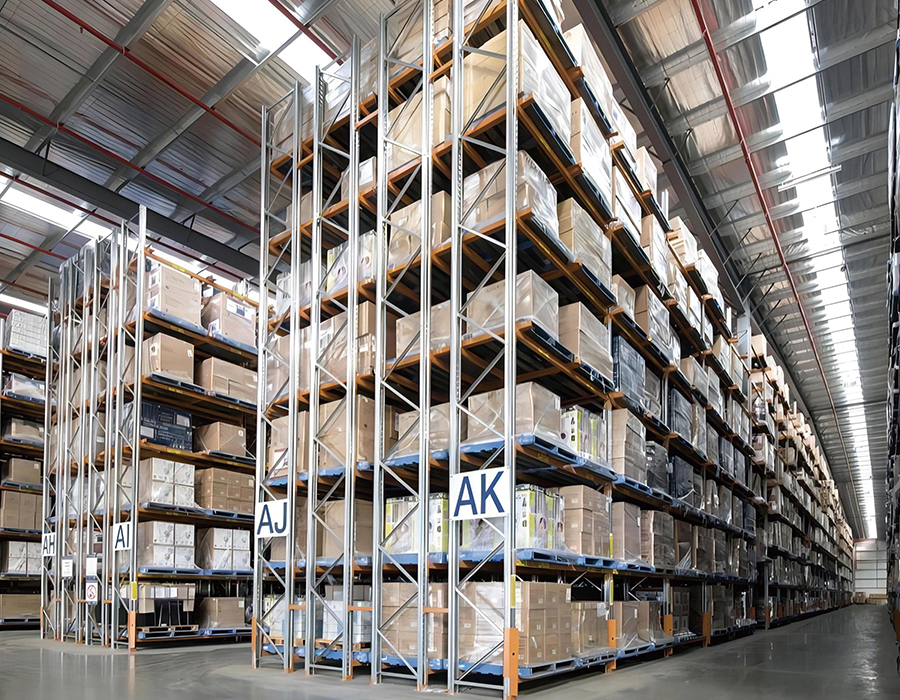

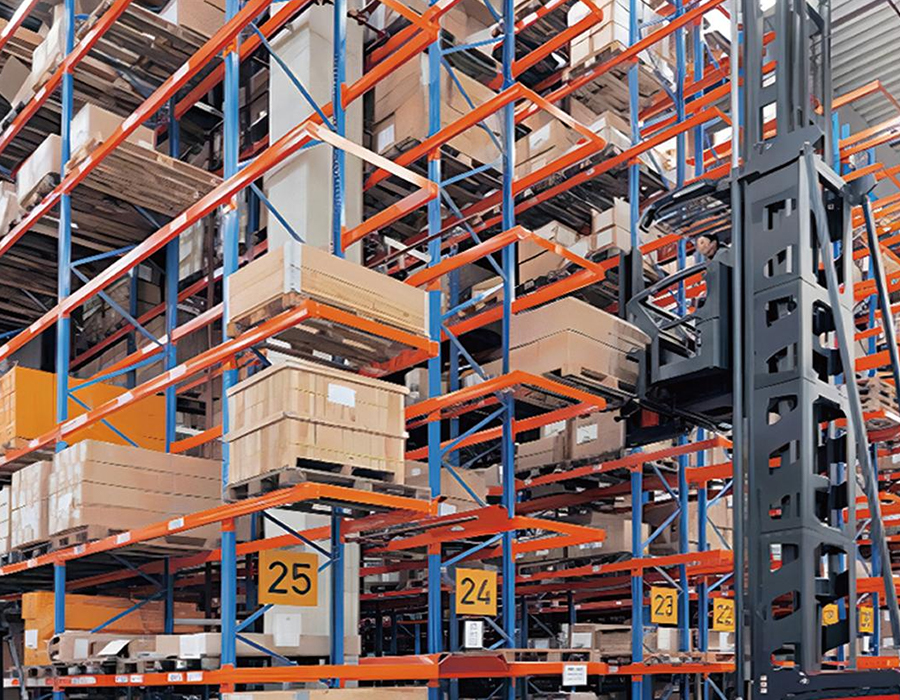

• Smal gång (1 800–2 200 mm): Kräver vajerstyrda eller rälsstyrda lastbilar med mycket smalgång (VNA) som körs med föraren upplyft vid sidan av lasten. Dessa lastbilar kan nå 14 m i höjd och uppnå lagringstätheter 40–50 % högre än layouter med breda gångar. Däremot är VNA-lastbilar för enstaka ändamål — de kan inte användas för mottagning eller avsändning utanför ställningsgångarna, vilket kräver en separat flotta av motvikts- eller skjutstativtruckar för uppställningsområden.
• Räckviddsgång för lastbil (2 700–3 200 mm): Den vanligaste konfigurationen i moderna tunga pallställssystem, balanserande täthet och flexibilitet. Räckviddstruckar förlänger sina gafflar utan att flytta fordonskarossen, vilket tillåter drift i smalare gångar än motviktsmaskiner samtidigt som de når höjder på 10–11m. Den kritiska begränsningen är minsta gångbredd för 90-graders pallplacering – detta är specifikt för varje lastbilsmodell och pallorientering och måste verifieras mot den exakta lastbilsspecifikationen, inte en generisk tabell.

Hos Huijian börjar vår layouttekniska process med gaffeltruckspecifikationen snarare än slutar med den. Att designa ställsystemet först och sedan välja en gaffeltruck som passar är ett vanligt sekvensfel som tvingar fram kompromisser i både gångbredd och ställhöjd som minskar den totala effektiviteten i lagret.

Ytbeläggningskvalitet i tunga miljöer: Beyond the Micron Count

Pulverlacktjockleken är den specifikation som oftast nämns när man jämför ytfinishens kvalitet mellan tunga industriella pallställsleverantörer. En standardspecifikation på 60–80 mikron torrfilmstjocklek har många referenser, och de flesta välrenommerade tillverkare uppfyller detta tröskelvärde. Enbart beläggningstjockleken är dock en ofullständig prediktor för korrosionsbeständighet och beläggningsvidhäftningslängd i verkliga industriella miljöer - förbehandlingsprocessen innan pulverapplicering är den mer kritiska variabeln.

Standardförbehandlingssekvensen för industriellt inställningsstål innefattar avfettning, ytbetning eller kulblästring för att avlägsna kvarnskala och rost, fosfatering för att skapa en omvandlingsbeläggning som kemiskt binder till stålytan och en slutlig passiveringssköljning före pulverapplicering. Fosfatskiktet är vidhäftningsgrunden – utan det kommer pulverlacker som appliceras på rent eller otillräckligt preparerat stål att delaminera vid skurna kanter och slagzoner inom 12–24 månader i fuktiga eller kemiskt aktiva miljöer, oavsett beläggningstjocklek. Saltspraytestning enligt ISO 9227 vid minst 500 timmar är ett meningsfullt kvalitetsriktmärke; leverantörer bör kunna tillhandahålla provningscertifikat snarare än endast specifikationer.

För kylförvaringsapplikationer där ställen fungerar vid temperaturer under -20°C, blir standardpolyesterpulverlacker sköra och förlorar slagtålighet. Epoxi-polyester hybridbeläggningar eller varmförzinkning är lämpliga specifikationer i dessa miljöer. Valet mellan dem innebär en avvägning mellan kostnad och tillgänglighet: varmförzinkning ger överlägsen långvarig korrosionsbeständighet och överlever mekanisk skada utan delaminering, men skadade galvaniserade sektioner kan inte fältrepareras med färg, medan hybridbelagda komponenter kan bättras upp. Med våra sex produktionslinjer och interna beläggningsprocesser vid vår 58 000 kvadratmeter stora anläggning, behåller vi direkt kontroll över förbehandlingskvaliteten i varje steg – något som kontrakterade beläggningsprocesser inte kan garantera tillförlitligt.

Ladda anslagstavlor: juridiska krav eller praktiskt säkerhetsverktyg?

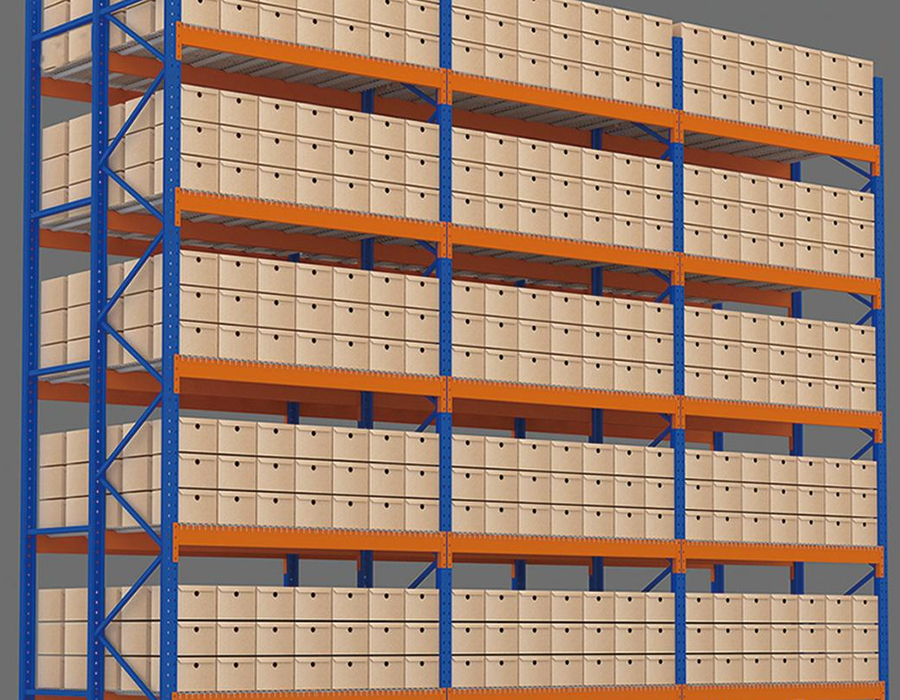

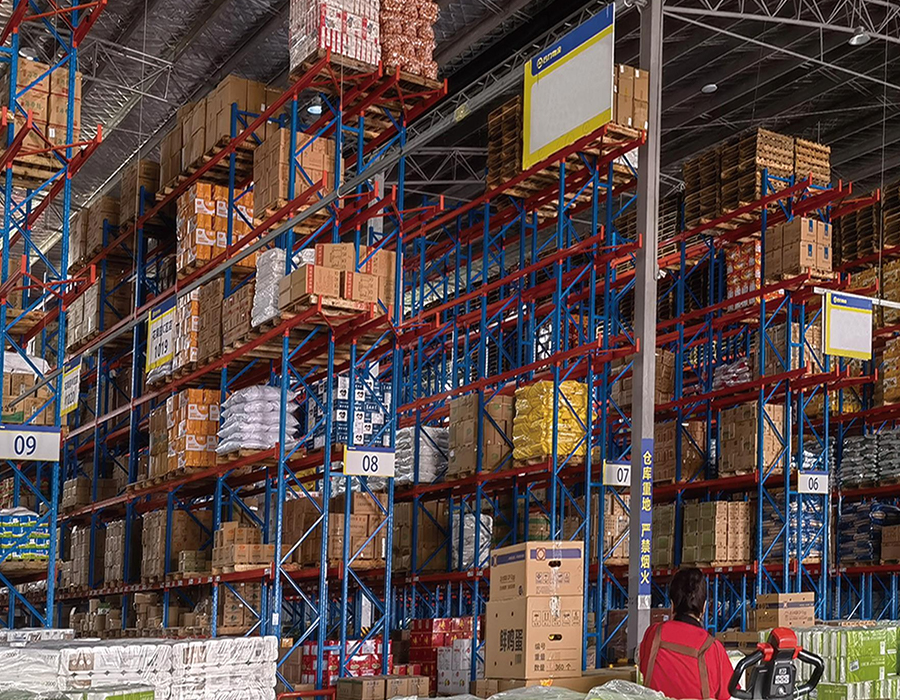

Anslagstavlor för lastning – de skyltar som är monterade på hyllor som visar maximalt tillåtna belastningar per utrymme, per balknivå och per upprätt ram – krävs enligt de flesta nationella standarder för industriella ställningar, inklusive Kinas GB/T 25820 och den europeiska EN 15635. I praktiken behandlas de ofta som ett verktyg för att uppfylla kraven snarare än en avsevärd funktionsformalitet.

En korrekt specificerad lastanmälan för ett tungt lastpallssystem bör kommunicera mer än ett enda totalfackkapacitetsnummer. Operativt användbara lastmeddelanden inkluderar följande information:

• Maximal belastning per balknivå (inte bara per bay), eftersom operatörer som fattar placeringsbeslut arbetar nivå för nivå, inte bay-by-bay.
• Maximala enhetslastdimensioner — särskilt gränser för pallöverhäng och om kapaciteten förutsätter två pallar per balknivå eller en överdimensionerad pall.
• Minsta golvbelastningskapacitet i området, så att verksamhetschefer kan korsreferens mot eventuella golvförändringar över tiden.
• Tillverkaren av inredningssystemet, installationsdatum och den tekniska standard som systemet har utformats för – kritisk information när skadereparation eller förlängning utvärderas år efter installationen.

Den mer praktiska utmaningen är att lastmeddelanden bara är effektiva när personalen som läser dem förstår vad siffrorna betyder i samband med deras faktiska inventering. En kapacitet på 2 000 kg per balknivå är ett abstrakt nummer för en gaffeltruckförare om det inte har översatts till ett specifikt pallantal och produkttypreferens. Anläggningar som kompletterar standardlastmeddelandet med ett produktspecifikt referenskort – till exempel "maximalt 2 pallar av produkt A, eller 1 pall med produkt B per nivå" - rapporterar att operatören efterlever lastgränser på ett avsevärt sätt bättre än de som endast publicerar meddelandet om teknisk standard.
