Konstruktionsmetoder för stålpall och hur de påverkar lastfördelningen

Stapelbara stålpallar tillverkas med hjälp av en av tre primära konstruktionsmetoder - stämplat däck med svetsade rörben, helsvetsad konstruktionsram med nät- eller gallerdäck och rullformad profilmontering med bultade eller svetsade anslutningar. Varje metod ger olika inre lastvägar, vilket har direkta konsekvenser för hur punktlaster från gods, gaffeltruckar och staplingskrafter överförs genom pallstrukturen.

Stämplade däckspallar koncentrerar spänningen vid korsningen mellan den plana däcksytan och benpelarna. Under höga punktbelastningar - såsom en maskinbas eller motorblock som vilar på ett litet fotavtryck - kan stämplade däck utveckla spänningsbrott runt bensvetszonen om däckets stålmått är otillräckligt för applikationen. Minst 3,0 mm däcksmått med kontinuerlig perimetersvetsning till benramen är den praktiska tröskeln för medel- till tung industriell användning. Helsvetsade konstruktionsrampallar fördelar lasten jämnare genom själva ramdelarna, vilket gör dem mer toleranta mot excentrisk belastning. Nät- eller gallerdäcket i dessa konstruktioner är i första hand en produktstödyta snarare än ett strukturellt element, vilket innebär att välja rätt maskstorlek är viktigt för små eller oregelbundet formade varor som kan deformeras in i eller falla genom stora öppningar.

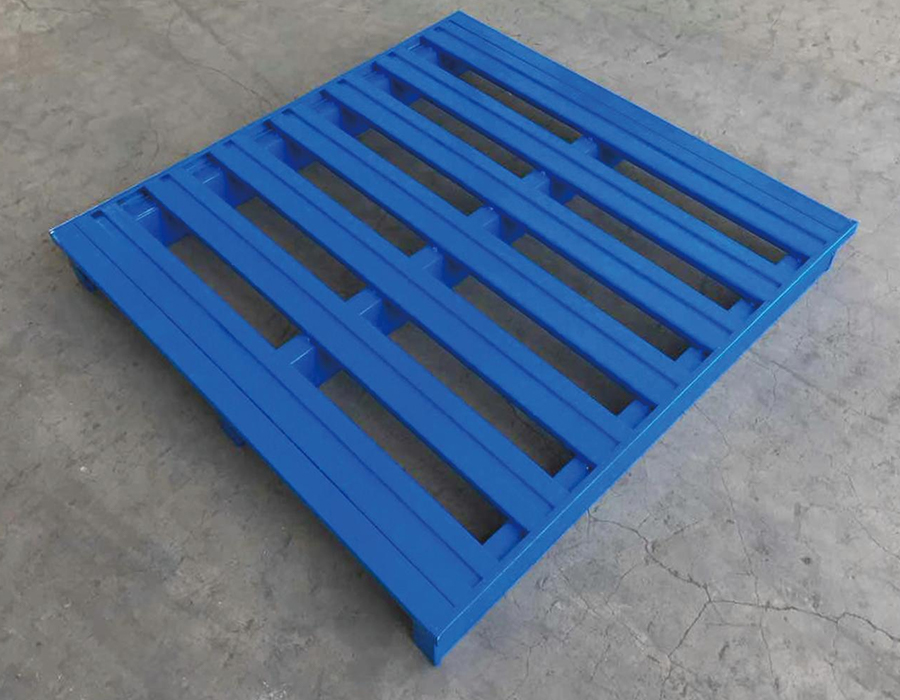

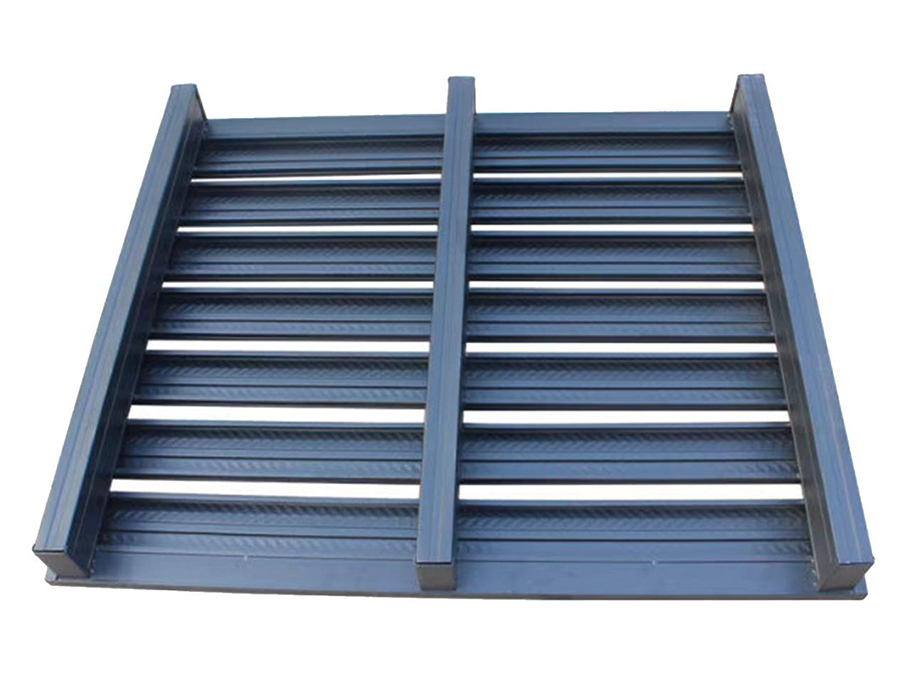

Rullformade profilenheter erbjuder det bästa förhållandet mellan styrka och vikt när profilens geometri är väl konstruerad - en löpare med hattsektion eller lådprofil uppnår hög böjstyvhet med mindre stål än en motsvarande platt platta. På Huijian fokuserar vårt FoU-center specifikt på profiloptimering för lagerutrustning, och samma tekniska logik som tillämpas på vår hyllbalksdesign informerar om hur vi närmar oss strukturell effektivitet i stålpallkonstruktion.

Staplingsstolpsdesign: Fast vs. avtagbar vs. hopfällbar

Staplingsmekanismen är den egenskap som mest skiljer stålpallfamiljer från varandra, och valet mellan fasta, avtagbara och hopfällbara stolpsystem har betydande driftskonsekvenser som sträcker sig långt bortom lagringshöjden.

Fasta hörnstolpar

Fasta hörnstolpar är permanent svetsade på pallramen och ger högsta staplingsstyvhet. De är det lämpliga valet när staplingshöjden är konsekvent, gods alltid staplas till samma lastmönster och pallarna hanteras uteslutande med gaffeltruck – eftersom fasta stolpar inte kan tas bort för kapsling när de är tomma, genererar de en betydande returlogistikkostnad. En bunt med fyra lastade pallar med fasta stolpar upptar samma golvyta som en enda pall; en stapel med fyra tomma pallar med fasta stolpar upptar också samma golvyta, men kräver betydligt mer vertikalt utrymme än ett motsvarande hopfällbart eller avtagbart stolpsystem som returneras platt. I en storvolymoperation som cyklar tillbaka hundratals tomma pallar genom en försörjningskedja, översätts denna skillnad i tomstaplingsdensitet direkt till lastbilens utnyttjandegrad och transportkostnader.

Avtagbara stolpsystem

Avtagbara stolpar sätts in i hörnhylsor på palldäcket och säkras med stiftlås, friktionsklämmor eller bultkragar. När de är demonterade kan palldäcket och stolparna staplas plant, vilket minskar tomhöjden på en stapel med fyra enheter från cirka 1600–1800 mm till under 400 mm – en 75–80 % minskning av vertikalt lagringsutrymme för tomrum. Avvägningen är ledstyvhet: post-till-socket-anslutningen introducerar en grad av rörelse som minskar den totala staplingsstabiliteten, särskilt under sidokrafter under transport. Att specificera stolphylsor med ett minsta ingreppsdjup på 60 mm och en positiv låsmekanism snarare än enbart friktionshållning minskar denna risk avsevärt.

Hopfällbara ramsystem

Hopfällbara stålpallssystem använder gångjärnsförsedda sidoramar som fälls platt på basen när de är tomma. De erbjuder den bästa tomma returdensiteten men har mer komplexa gångjärnsmekanismer som är känsliga för skador i tuffa hanteringsmiljöer. Slitage på gångjärnsstift är det primära långsiktiga underhållsproblemet; specificering av gångjärnsstift av härdat stål och design för enkelt byte av fält förlänger livslängden avsevärt. För operationer som kräver både lastad staplingsstyvhet och effektiv tomretur, representerar hopfällbara system med förstärkta gångjärnsenheter den bästa tekniska kompromissen.

Ytbehandlingar för stålpallar som används under olika miljöförhållanden

Rätt ytbehandling för a metallpallar beror till stor del på driftsmiljön - inte bara lagerlokalen, utan hela cykeln som pallen färdas genom, inklusive ställplatser utomhus, containerfrakt, kylförvaring och all exponering för kemikalier eller nedspolning. En behandling som fungerar adekvat i ett torrt distributionscenter kan misslyckas inom några månader i en livsmedelsförädlings- eller kustlogistikmiljö.

En ofta förbisedd faktor är kant- och svetssömsbehandling. Skärkanter och svetszoner är de första platserna där korrosion initieras eftersom beläggningens vidhäftning är svagast vid skarpa vinklar och värmepåverkade zoner. Att specificera en minsta beläggningstjocklek vid kanterna – vanligtvis kräver att minst 60 % av den plana ytans tjocklek finns kvar efter applicering – och att säkerställa att svetsstänk är slipat jämnt före behandling är kvalitetsindikatorer som skiljer hållbara pallar från de som visar rostfläckar under det första driftsåret.

Specifikationer för gaffelarmsfickor och deras kompatibilitet med hanteringsutrustning

Dimensioner för pallpinnsfickor i stål är inte standardiserade inom branschen, och oöverensstämmelse mellan pallfickornas geometri och gaffeltruckens pinndimensioner är en betydande källa till driftsskador och hanteringsineffektivitet. De primära måtten som ska specificeras är ficköppningens bredd och höjd, pinnkanalens längd (djupet in i pallen) och spelrummet mellan pinnens topp och däckets undersida.

Standard motviktstruckar använder vanligtvis pinnar 100–125 mm breda och 35–45 mm tjocka. En pinnficka med en inre bredd på 130 mm och en invändig höjd på 50 mm ger tillräckligt utrymme för in- och urstigning utan överdrivet spel i sidled som skulle tillåta pallen att förskjutas under lyft. Emellertid har skjutstativtruckar - som vanligtvis används i smalgångsställen - ofta bredare pinnavstånd och olika pinnprofiler. När stålpallar är avsedda att användas över en blandad flotta av hanteringsutrustning, förhindrar utformning av fickor till truckens pinngeometri med bredare räckvidd snarare än motviktspinnarnas geometri det vanliga problemet med skjutstativtruckens pinnar som tekniskt går in i fickan men kommer i kontakt med fickans sidoväggar under belastning, vilket belastar fickramen snarare än att stödja lasten på pinnytan.

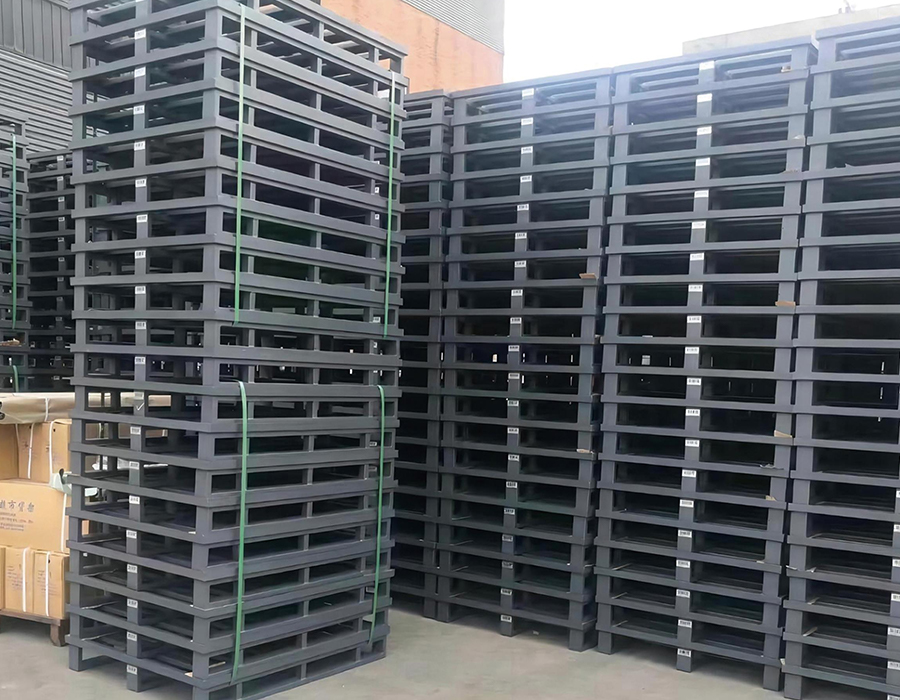

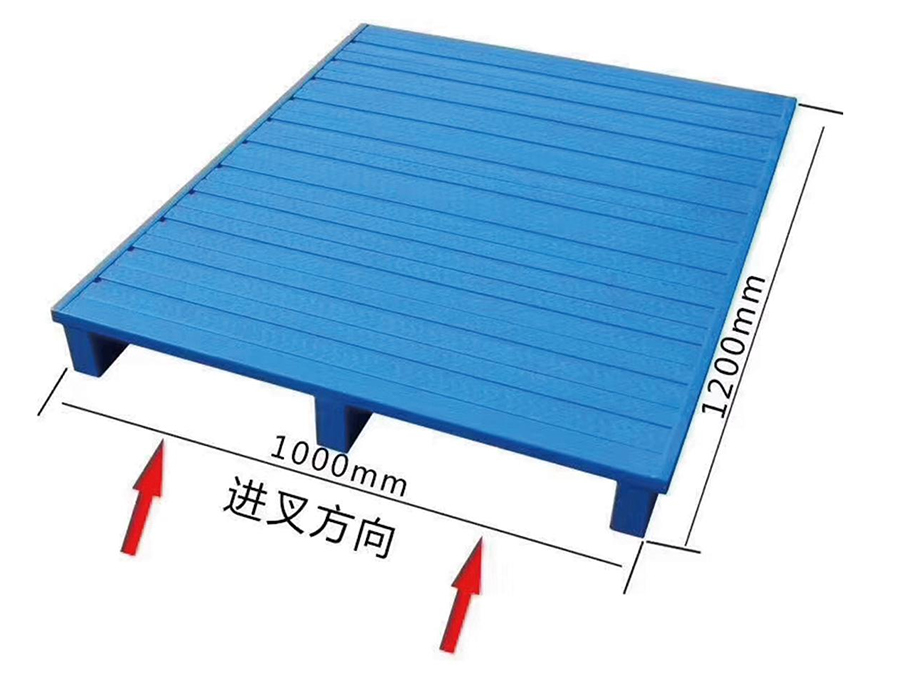

Ingångspallar med fyra vägar – där pinnfickor löper i båda axlarna – introducerar en strukturell komplexitet: korsningen med tvärfickor minskar däckstödet i pallens mittområde, vilket är just där böjmomenten är högst under jämnt fördelade belastningar. Välkonstruerade stålpallar med fyrvägsingång kompenserar med en förstärkt mittrygg som löper mellan fickkorsningarna. Att inspektera om denna förstärkning finns är en snabb fältkontroll som skiljer strukturellt sunda fyrvägspallar från de som kommer att utveckla däckshäng efter måttlig användning.

Beräkna staplingslastkapacitet: varför bottenpallen bär mer än sin nominella belastning

Ett vanligt felaktigt antagande vid stapling av stålpall är att den nominella dynamiska lasten per pall gäller lika för varje enhet i en stapel. I verkligheten bär bottenpallen i alla staplade pelare kumulativa laster från alla enheter ovanför den - och hur dessa laster överförs genom staplingsstolparna eller ramarna introducerar spänningskoncentrationer i hörnzonerna som kan överskrida däckets punktlasttolerans även när den totala vikten är inom märkpallsklassificeringen.

Tänk på en fyra-hög bunt pallar som var och en lastas till 800 kg. Den nedre pallen bär 3 200 kg överlagrad last, helt och hållet överförd genom fyra hörnstolpars kontaktpunkter. Om varje kontaktyta är 50×50 mm är det nominella lagertrycket vid varje kontaktpunkt 3 200 kg ÷ 4 kontaktpunkter ÷ 0,0025 m² = 3 200 kPa — långt över vad de flesta lagergolvbeläggningar och vissa betongblandningar kan tåla utan ytskador och en betydande koncentrerad belastning på bottenzonpallens hörn. Detta är anledningen till att staplingsbelastningsvärden i välrenommerade specifikationer anges separat från belastningsklasser för en enda enhet, och varför staplingskapacitetssiffran vanligtvis är lägre per enhet än lastklassificeringen i en nivå.

När du planerar staplingskonfigurationer ska du alltid skaffa tillverkarens angivna staplingslast – inte den dynamiska lasten per hyllplan – och tillämpa en säkerhetsfaktor på minst 1,25× för miljöer där stapeln kan utsättas för mindre stötar från passerande gaffeltruckar eller vibrationer från närliggande maskiner. Vårt tekniska team på Huijian tillhandahåller staplingskonfigurationsvägledning som en standarddel av produktspecifikationsprocessen, vilket hjälper kunder att undvika överstaplingsscenarier som skulle äventyra både pallintegritet och golvsäkerhet.

Underhållsinspektionsprotokoll för stålpallar i långtidsservice

Stålpallar har en teoretisk livslängd som är många gånger så lång som träalternativ, men för att uppnå den livslängden krävs ett strukturerat inspektions- och underhållsprotokoll snarare än körning till fel. De vanligaste fellägena i stålpallar med lång livslängd är förutsägbara och detekterbara långt innan de orsakar lastfall eller hanteringsincidenter.

• Inspektion av svetssprickor: Svetsplatserna med högst belastning på en stålpall är kopplingarna mellan ben och däck och svetsar efter hylsa-till-ram. Dessa bör inspekteras visuellt med 6 månaders intervall vid högcykeldrift och med 12 månaders intervall vid lättare användning. Tidiga svetssprickor uppträder som en tunn ytspricka med lätt rostfläckning vid kanterna. En sprucken svets som fångas upp tidigt kan repareras genom slipning och omsvetsning; en som fortplantar sig till modermetallen kräver en mer omfattande reparation eller komponentbyte.
• Slitagebedömning av stolpe och uttag: På system med löstagbara stolpar slits hylshålet och stolpbasen mot varandra under tusentals införingscykler. Acceptabel slitagetolerans är vanligtvis ±1,5 mm från den ursprungliga passformen; utöver detta blir post-till-socket-anslutningen tillräckligt lös för att tillåta sidorörelse under staplingsbelastningar. Mätning av håldiametern med en enkel tjockleksmätare under schemalagt underhåll identifierar vilka hylsor som närmar sig bytesgränsen.
• Kontroll av planhet på däck: Permanent böjning av däcket – i motsats till elastisk böjning under belastning – indikerar att däcket har överbelastats eller utsatts för stötskador. En rätkant över däcksytan bör inte visa ett mellanrum som överstiger 5 mm över ett 500 mm spännvidd. Pallar med större permanent uppsättning bör tas ur staplingsservice och endast användas som golvförvaring i ett plan tills de repareras.
• Beläggningsintegritet och korrosionskartläggning: Beläggningsskador ska dokumenteras genom placering över pallens yta. Isolerade kantspån i miljöer med låg luftfuktighet kan åtgärdas med kall zinkspray-bättring. Korrosion som har trängt in i basmetall över en yta som överstiger 50 cm² - särskilt nära strukturella svetsar - garanterar en fullständig övermålning efter ytbehandling, eftersom punktbehandling inte kommer att stoppa korrosion av underfilmen som redan har börjat.
• Pinnficka deformation: Upprepade gaffeltruckinmatningar i något snedställda vinklar orsakar gradvis deformering av pinnfickornas öppningar, vilket minskar den effektiva ingångsbredden och ökar risken för pinnstötbelastning på fickramen snarare än platt lager. Ficköppningar som har stängts mer än 10 mm från nominellt bör omformas med en hydraulisk spridare innan deformationen spricker.

Genom att etablera ett märkningssystem för pall-ID – till och med ett enkelt stämplat nummer på varje enhet – kan underhållsjournaler knytas till enskilda pallar, vilket gör det möjligt att tidigt identifiera enheter med högt fel och undersöka om orsaken är ett tillverkningsfel, en specifik hanteringsstation eller en viss produkttyp som lagras.
