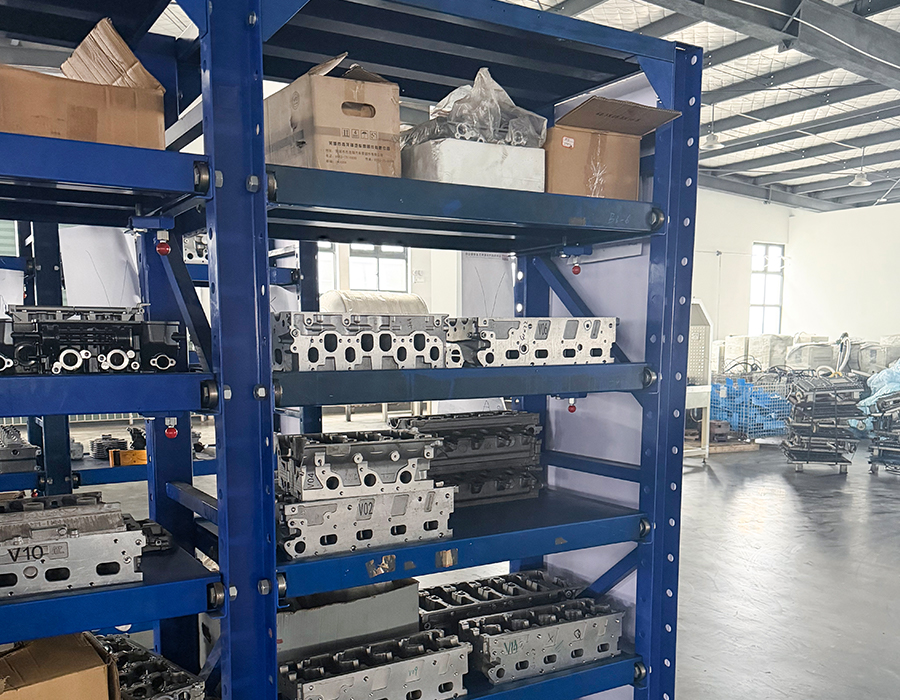

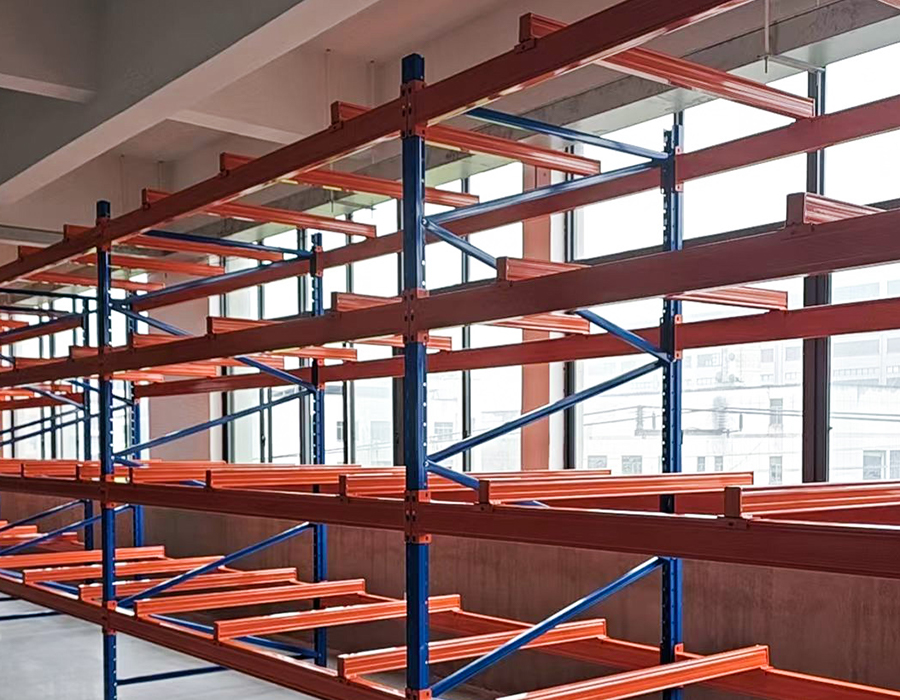

Kraftiga bultlösa hyllor är konstruerade för högbelastningsapplikationer, som bär upp till 800 kg per hyllnivå, med förtjockade stolpar och förstärkta hyllplattor säkrade med säkerhetslåsstift som förhindrar sidoförskjutning under maximal märkbelastning.
Kolumnmönstret med diamanthål gör att varje hyllbräda kan flyttas inom ett fyrahålsintervall utan några verktyg, vilket ger snabb höjdjustering som svar på ändrade produktdimensioner - en betydande operativ fördel i dynamiska lagringsmiljöer.
Montering kräver inga skruvar: hyllplank låses direkt i pelarhålen via säkerhetsnålar på båda sidorna av stolpen, vilket bildar en robust anslutning som motstår oavsiktlig lossning från gaffeltruck eller hanteringsstötar.

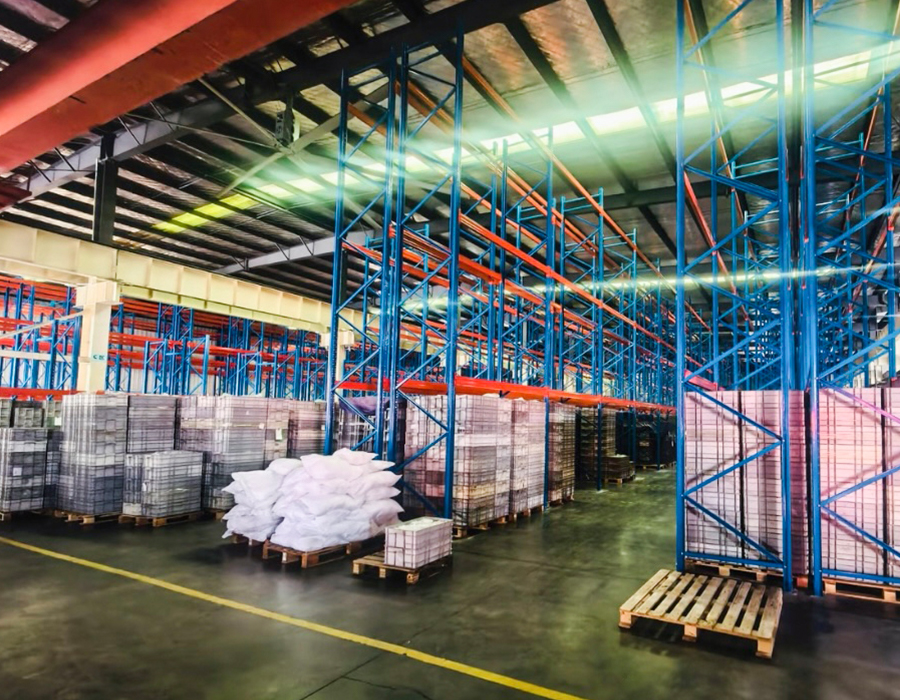

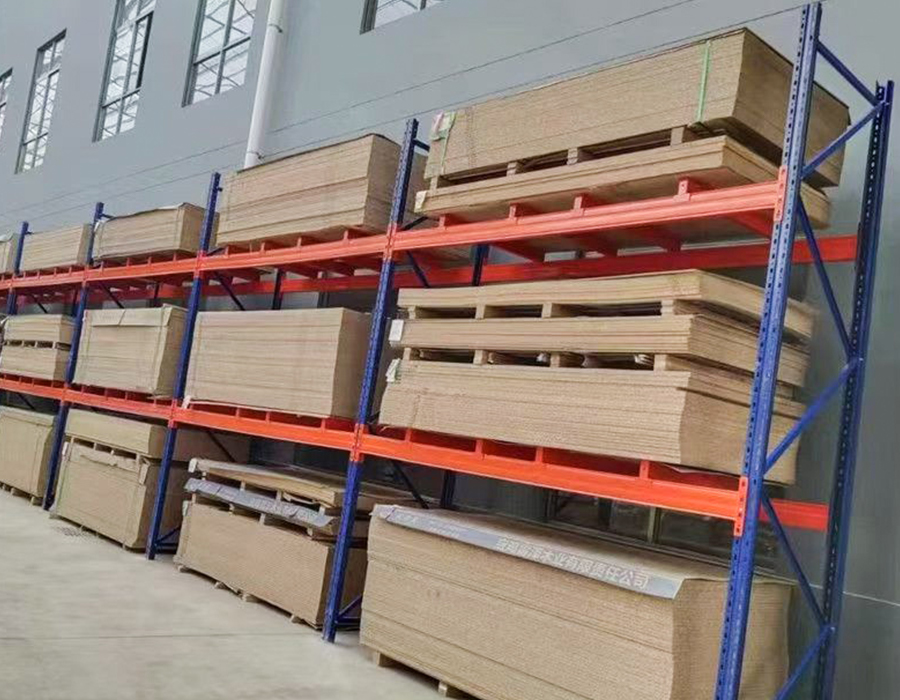

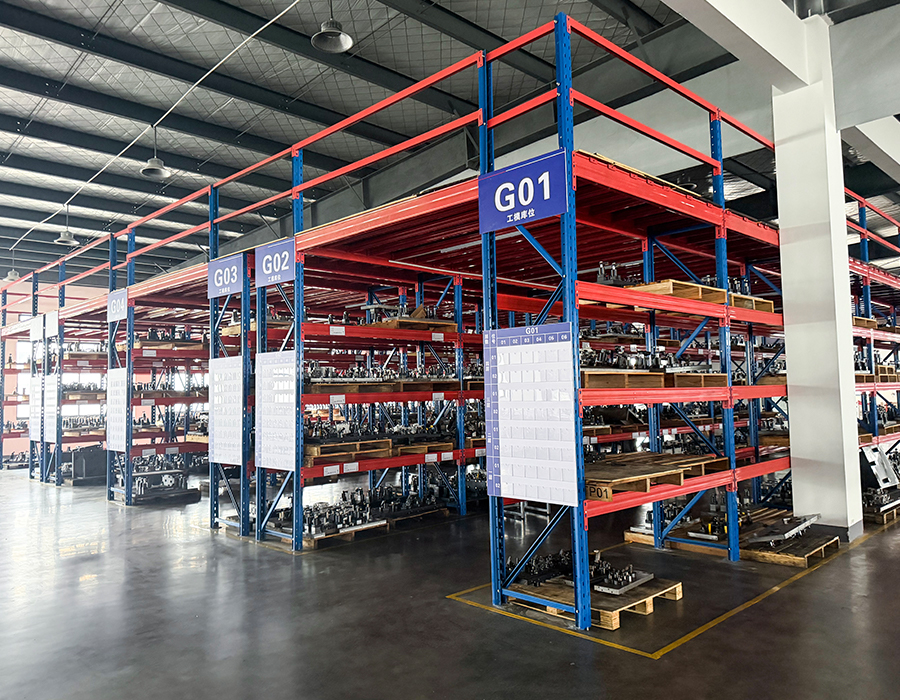

Bred utplacerad i industrilager, distribution av bildelar, lagring av mekaniska komponenter och anläggningar för byggmaterial — det rekommenderade valet där hög lastkapacitet per hylla måste samexistera med flexibel, verktygsfri omkonfigurering.
Föreställ dig ett lager i slutet av ett skift: lastpallar med färdiga varor som väntar i motta...
Läs merNär en gaffeltruck tappar en hel pall på en ställningsbalk får strukturen mer än statisk vikt....
Läs merAnhui Huijian Intelligent Equipment Co., Ltd. välkomnade nyligen en delegation av representanter ...
Läs merVarför formställ är ett centralt arbetsflödesverktyg I alla produktionsmiljöer som är be...
Läs merVad är lätta bultlösa hyllor? Light-Duty bultlösa hyllor är en typ av förvaringsställ ut...
Läs merNamnet "bultlösa hyllor" uppmärksammar det som saknas - fästelement - men den tekniska substansen i ett kraftigt bultlöst hyllsystem ligger helt och hållet i det som ersätter dem: nitkopplingen, även kallad en klämma, flik eller droppkoppling beroende på designfamiljen. Denna koppling är en kallformad stålflik på balkänden som griper in i ett stansat spårmönster i den upprättstående pelaren och låser under belastning utan mekaniska fästelement. Geometrin för detta ingrepp - flikform, spårdimensioner, flikinsättningsvinkel och djupet på låsansatsen bakom spåret - bestämmer inte bara den statiska belastningskapaciteten utan utmattningsmotståndet, demonteringslättheten och den långsiktiga anslutningstillförlitligheten för hela systemet.
Den mest använda kopplingsfamiljen använder en droppslits i kolonnen tillsammans med en formad krokflik på balken. När balken lyfts något efter införandet faller en låsande skuldra på fliken bakom spårkanten, vilket förhindrar utdragning under vertikal belastning. Det som skiljer högkvalitativa kopplingar från marginella i denna design är dimensionsprecisionen i krok-till-axel-ingreppet: ett axeldjup på 3–4 mm ger tillförlitlig låsning med meningsfullt utdragningsmotstånd; ett skulderdjup på 1–2 mm, som kan uppnås genom mindre exakt formning, tillåter anslutningen att släppa under vibration eller uppåtgående stötbelastning - ett felläge som är visuellt identiskt med en korrekt monterad anslutning tills strålen faller. Köpare kan inte bedöma denna dimension utan demontering och mätning, varför materialcertifikat och måttbesiktningsrapporter från tillverkaren väger tyngre än visuell kontroll av färdiga sammansättningar.
Den andra kritiska parametern är antalet anslutningsflikar per balkände. Enfliksanslutningar är lämpliga för lätta hyllor men introducerar en rotationsgrad av frihet - balken kan vrida sig runt den enda ingreppspunkten under excentrisk belastning. Kraftiga bultlösa hyllor under industriell belastning krävs minst två flikar per balkände, åtskilda vertikalt för att eliminera balkrotation och fördela skjuvbelastningen över två ingreppspunkter. Vissa tunga konstruktioner använder tre eller fyra flikar per ände, vilket ytterligare minskar kontaktspänningen per flik och ökar motståndet mot dynamisk belastning från föremål som placeras med kraft eller från vibrationsöverförande utrustning i närheten.
Det stansade spåret eller hålmönstret i bultfria hyllstolpar är i första hand utformad för att möjliggöra justering av hyllhöjden i fasta steg – vanligtvis 25 mm, 38 mm eller 50 mm stigning beroende på system. Detta funktionella syfte förstås av de flesta användare. Vad som är mindre allmänt erkänt är att perforeringsmönstret har en direkt och signifikant effekt på stolpens nettotvärsnittsarea och därför på dess tryckkraftskapacitet och lokala bucklingsmotstånd - parametrar som bestämmer den maximala säkra stående lasten och den praktiska höjdgränsen för hyllsystemet.
Varje stansad slits tar bort stål från det upprättstående tvärsnittet på den platsen. I en kraftigt perforerad pelare – där slitsarna är tätt placerade med 25 mm stigning med minimalt banmaterial mellan på varandra följande spår – kan nätsektionen vid valfri slitsgrupp minskas med 25–40 % jämfört med pelarprofilens bruttosektion. Denna minskning sänker direkt kolonnens tröghetsmoment och svängningsradie vid det tvärsnittet, vilket gör den till den kritiska platsen för lokal bucklingsinitiering under axiell kompression. Tillverkare som designar industriella kraftiga bultlösa hyllor för genuint höga upprättstående laster svarar för denna nettosektionsminskning i deras kolonnkapacitetsberäkningar; de som tillämpar bruttosektionsegenskaper genomgående producerar kapacitetstabeller som är okonservativa med en betydande marginal för kraftigt perforerade profiler.
Den praktiska konsekvensen för köpare är att kolumnkapacitetstabeller från olika tillverkare inte är direkt jämförbara om inte perforeringsmönstret och nettosektionsminskningen är kända för var och en. En 2,0 mm tjock pelare med 25 mm slitsdelning kan ha en lägre effektiv upprätt kapacitet än en 1,8 mm tjock pelare med 50 mm stigning och en mer fördelaktig nätsektion, trots det tjockare materialet. När man utvärderar industriella tunga bultlösa hyllor för applikationer som närmar sig den nominella stående kapaciteten, begär nettosektionskoefficienten - förhållandet mellan netto och bruttotvärsnittsarea vid den styrande slitsgruppen - en meningsfull grund för jämförelse som inte enbart nominell pelartjocklek gör det.
Hyllpanelens nedböjning under belastning är det mest synliga strukturella beteendet i kraftiga bultfria hyllor och den parameter som användarna uppmärksammar mest direkt - en synligt hängande hylla signalerar överbelastning eller otillräcklig paneldesign även för icke-tekniska observatörer. Men att hantera nedböjning inom acceptabla gränser kräver olika designmetoder beroende på hyllans spännvidd, belastningsstorleken och om det styrande problemet är strukturell tillräcklighet eller användbarhetsutseende, och varje tillvägagångssätt involverar specifika avvägningar i materialvikt, kostnad och lastkapacitet.
Den enklaste metoden för nedböjning är att öka hyllpanelens stålplåttjocklek. Nedböjning under en jämnt fördelad belastning varierar omvänt med kuben av paneltjockleken för böjning av platt plåt — fördubbling av tjockleken från 1,0 mm till 2,0 mm minskar nedböjningen till en åttondel, en dramatisk förbättring. Platta paneler över 2,0 mm blir dock mycket tunga i förhållande till deras lastkapacitetsökning, och själva panelens vikt börjar konsumera en betydande del av den nominella hyllkapaciteten. För spännvidder över 1 500 mm under tunga belastningar är enbart platt plåt sällan den mest effektiva lösningen.
Genom att införa längsgående ribbor eller korrugeringar i hyllpanelens tvärsnitt - bildade under valsformning eller kantpressning - omvandlas den platta plattan till en effektiv strukturell sektion med ett betydligt högre tröghetsmoment än vad basmaterialets tjocklek enbart skulle antyda. En 1,5 mm korrugerad panel kan överträffa en 2,5 mm platt panel i mitten av spännvidden för samma spännvidd och belastning, med cirka 40 % lägre panelvikt. Den funktionella begränsningen är att räfflade eller korrugerade ytor inte är jämnt plana - föremål med små basareor får vila endast på ribstoppar, vilket skapar lokala kontaktspänningar och vätskor eller fina partiklar samlas i räfflorna.
För de industriella tunga bultfria hyllkonfigurationerna med högsta kapacitet är hyllan utformad som en sammansatt enhet: strukturella balkar som spänner mellan stolparna stödjer en separat infälld däckspanel som spänner endast mellan intilliggande balkar, inte över hela hyllbredden. Detta tillvägagångssätt gör att balkdjupet - och därför böjmotståndet - kan optimeras oberoende av däckpanelens tjocklek, vilket uppnår stora lastkapaciteter med kontrollerad avböjning utan viktstraffet för en monolitisk platta som spänner över hela bredden. Avvägningen är monteringskomplexitet och behovet av en djupare hyllprofil som kan reducera antalet hyllnivåer som kan uppnås inom en fast fackhöjd.

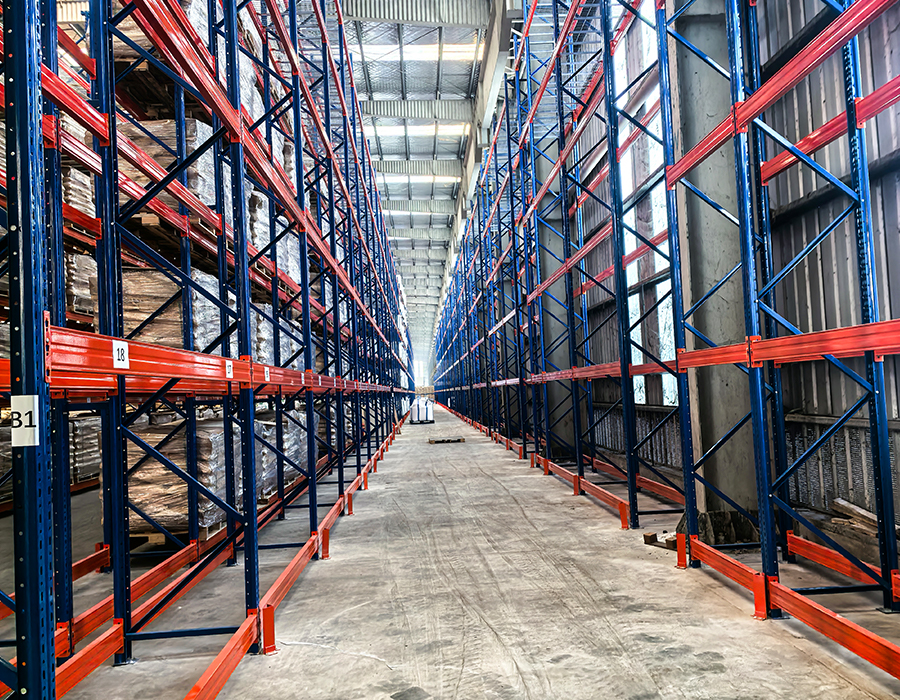

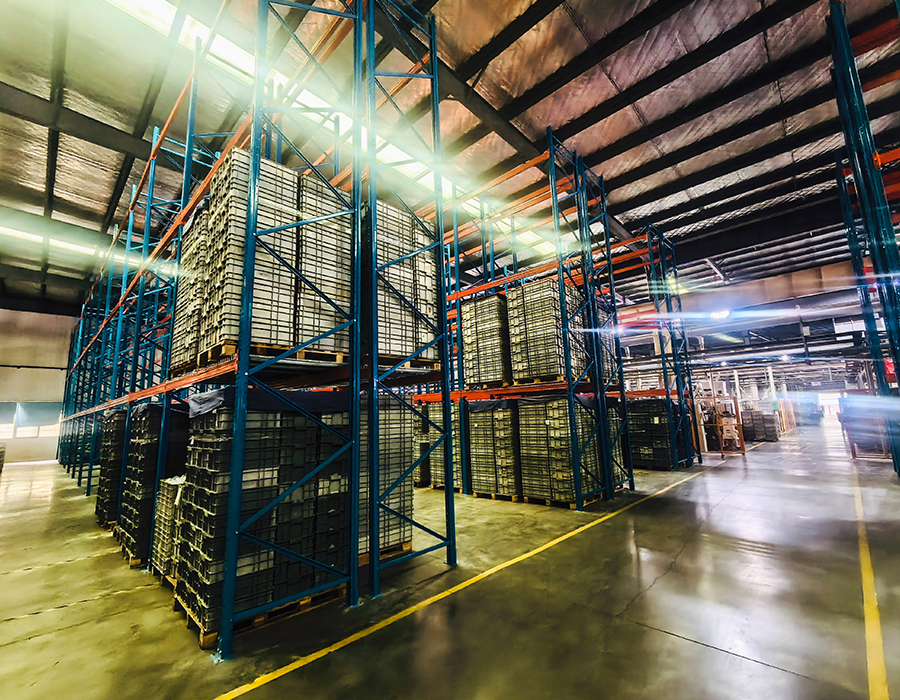

Industriella kraftiga bultlösa hyllor installerade på höjder av 2,5 till 4 meter eller högre – vilket är vanligt i höglager, fordonskomponentlager och arkivlagringsanläggningar – kräver ofta pelarskarvning, där två eller flera pelarlängder sammanfogas vertikalt för att uppnå önskad höjd. Skarvkopplingen är en kritisk strukturell detalj som ofta behandlas som en enkel mekanisk skarv men som faktiskt styr bucklingsbeteendet för pelaren i full höjd på sätt som inte alltid återspeglas i belastningstabellerna som publiceras för standardhöjdskonfigurationer.
Det primära strukturella kravet på en pelarskarv är att den måste överföra axiell kompressionsbelastning över fogen utan att införa en lokal svag punkt som utlöser buckling vid skarvplatsen innan pelaren som helhet når sin nominella kapacitet. En skarv som uppnås genom att helt enkelt sätta in en kortare pelarsektion över den nedre pelaren och förlita sig på friktion eller en enda fästanordning genom överlappande pelarväggar ger minimalt böjmotstånd vid fogen - den beter sig strukturellt som en stiftförbindelse snarare än en momentkontinuerlig pelare, vilket effektivt halverar bucklingslängden vid vilken pelaren ska analyseras. Denna distinktion är viktig eftersom den kritiska bucklingsbelastningen för en pelare med stift är en fjärdedel av den för samma pelare med fasta ändar, vilket innebär att en felaktigt detaljerad skarv kan minska den effektiva pelarkapaciteten med 50–75 % under det tabellerade värdet för den osplitsade pelaren.
Korrekt utformade pelarskarvar för kraftiga bultfria hyllor använder en av två tillvägagångssätt: en invändig stålhylsinsats som fyller båda pelarsektionerna vid skarven, ger kontinuerligt lateralt stöd genom skarvzonen och motstår tendensen för den övre pelaren att gunga i förhållande till den nedre under excentrisk belastning; eller en extern plåt-och-fästskarv som bultar genom båda pelarytorna med tillräcklig bultgruppsgeometri för att utveckla det nödvändiga momentmotståndet. Hylsinsatsmetoden är strukturellt överlägsen för bultfria system eftersom den inte kräver några ytterligare fästelement och är i sig inriktad under montering, men det kräver att hylsan tillverkas med en snäv dimensionstolerans - en hylsa som passar löst in i pelarsektionen ger lite lateral begränsning för att skarven och friktionen förbättras. Hos Huijian är våra höga bultlösa hyllkonfigurationer designade med hylsskarvdimensioner verifierade genom vårt FoU-center mot pelarböjningsberäkningar som är specifika för varje höjd- och lastkombination, som inte tillämpas generellt i produktsortimentet.
Industriella kraftiga bultlösa hyllsystem installerade i regioner som är utsatta för seismisk aktivitet kräver specifika laterala stödåtgärder som inte ingår i standardproduktkonfigurationen och som ofta utelämnas även i erkända seismiska zoner när hyllorna anskaffas genom standardkatalogbeställning snarare än teknisk specifikation. Konsekvenserna av detta utelämnande kan sträcka sig från produktnedfall och hyllor (lateral distorsion) under måttliga seismiska händelser till progressiv kollaps vid allvarliga händelser – med konsekvenser för personalens säkerhet och anläggningskontinuitet som sträcker sig långt utöver ersättningskostnaden för själva hyllan.
Det grundläggande seismiska konstruktionskravet är att hyllsystemet måste motstå sidokrafter som appliceras på varje hyllnivå som är proportionell mot produktvikten som är lagrad på den nivån, utan att hyllpelaren förskjuts i sidled till den punkt där balk-till-pelare-kopplingar frigörs. Bultlösa anslutningar – som till sin natur förlitar sig på gravitationsaktiverad fliklåsning snarare än mekanisk fastsättning – är särskilt känsliga för urkoppling under uppåtgående accelerationskomponenter av seismisk belastning, som tillfälligt kan lossa strålen och tillåta fliken att låsa upp om anslutningsgeometrin inte ger positiv retention under upplyft. Seismiskt klassade bultlösa hyllkonstruktioner åtgärdar detta genom positiva låsklämmor, sekundära bultgenomgående fästen vid balkändar eller modifierad flikgeometri som kräver aktiv demonteringskraft snarare än bara en uppåtgående lyft för att frigöra balken.
Sidoförstärkning av hyllsystemet som helhet – vilket förhindrar att den upprättstående ramen faller under horisontell seismisk kraft – uppnås genom en av tre konfigurationer, var och en lämplig för olika layoutbegränsningar:
Lastkapacitetsmärkning på industriella tunga bultfria hyllor är mindre standardiserad än de flesta köpare antar. Till skillnad från tryckkärl, lyftutrustning eller elektriska produkter – där regelverk kräver specifika teststandarder, säkerhetsfaktorer och upplysningsformat – är hylllastkapacitetsdeklarationer på många marknader till stor del självcertifierade av tillverkare, med de angivna värdena som återspeglar testförhållanden som kanske eller kanske inte motsvarar hur hyllorna kommer att användas i köparens tillämpning. Att förstå vad det angivna kapacitetsnumret faktiskt representerar - och vad det inte gör - är viktigt för att göra giltiga jämförelser mellan produkter och undvika kapacitetsfel i tjänsten.
Den mest betydande ospecificerade variabeln i de flesta hyllkapacitetsdeklarationer är antagandet om lastfördelning. En hyllkapacitet angiven som "500 kg per hylla" är meningslös utan att veta om detta förutsätter en jämnt fördelad last (UDL) över hela hyllytan, en koncentrerad last i mitten av hyllan eller en tvåpunktsbelastning vid definierade positioner. Dessa tre förhållanden ger radikalt olika mellanspannböjmoment i hyllpanelen för samma totala belastning. En panel som är klassad till 500 kg UDL kan misslyckas vid 200–250 kg om lasten är koncentrerad till hyllans mitt - ett tillstånd som uppstår när en enda tung artikel eller en pall med litet fotavtryck placeras centralt på en bred hylla.
En andra okänd variabel är den upprättstående lasten i kapacitetstabellen. Hyllkapacitetsklassificeringar förutsätter vanligtvis att hyllorna är konfigurerade med ett specifikt antal hyllnivåer inom en given fackhöjd. Att lägga till hyllnivåer i en befintlig enhet – en vanlig praxis när användare vill öka lagringstätheten – ökar den kumulativa upprättstående belastningen utöver vad den publicerade hyllkapacitetstabellen beräknades rymma. Tabellen visar hyllkapacitet, inte upprätt kapacitet, och dessa två gränser styrs av helt olika strukturella element. Anläggningar som regelbundet omkonfigurerar sina industriella tunga bultlösa hyllor bör begära upprättstående lasttabeller – den maximala kumulativa hyllbelastningen som kan appliceras på en kolumn i full höjd – utöver kapacitetsdata per hyllplan, och behandla den nedre av de två gränserna som den styrande begränsningen för varje fackkonfiguration.
Industriella lager och tillverkningsanläggningar specificerar ofta kraftiga bultfria hyllor med hyllpaneler i rostfritt stål eller aluminiumdäck i kombination med standardstolpar och balkar av kolstål – motiverade av hygienkrav, krav på kemisk kompatibilitet eller önskan om en korrosionsbeständig förvaringsyta utan kostnaden för ett helt rostfritt system. Denna blandade metallkonfiguration introducerar en galvanisk korrosionsrisk som sällan diskuteras i upphandlingssamtal men kan ge accelererad korrosion vid metallkontaktpunkter som äventyrar både hyllytan och den upprättstående pelaren inom 12–24 månader i fuktiga eller kemiskt aktiva miljöer.
Galvanisk korrosion uppstår när två olika metaller i elektrisk kontakt utsätts för en elektrolyt - i ett lagersammanhang är denna elektrolyt vanligtvis vattenånga kondensation, avrinning av rengöringslösning eller spill av processvätska. Den mer aktiva metallen i det galvaniska paret blir anoden och korroderar företrädesvis. I en stående kolstål som stöder en hylla av rostfritt stål, är kolstålet den mindre ädla metallen och korroderar vid kontaktpunkten - accelererat i förhållande till hastigheten det skulle korrodera isolerat av potentialskillnaden mellan de två metallerna. Korrosionshastigheten beror på ytförhållandet: en liten yta av kolstål i kontakt med en stor yta av rostfritt stål korroderar snabbare än samma kolstål i kontakt med en liten yta av rostfritt stål, eftersom det katodiska området driver en högre strömtäthet vid den anodiska kontaktzonen.
Praktisk begränsning för industriella tunga bultlösa hyllor av blandad metall innebär att kontaktbanan metall-till-metall avbryts vid gränsytan mellan olika material. Effektiva tillvägagångssätt inkluderar:
Omkonfigurerbarheten hos kraftiga bultlösa hyllor – möjligheten att lägga till, ta bort eller flytta hyllnivåer, lägga till fackförlängningar eller kombinera enheter till nya konfigurationer utan specialverktyg – är en av de mest citerade kommersiella fördelarna jämfört med svetsade eller permanent fixerade lagringssystem. Denna fördel realiseras emellertid i praktiken endast när det initiala systemet specificeras med omkonfigurering i åtanke och när efterföljande modifieringar görs inom de strukturella gränserna för de installerade komponenterna. Underlåtenhet att planera för omkonfigurering från början, eller överskridande av strukturella gränser under modifiering, omvandlar en verklig operativ tillgång till en skuld.
Det viktigaste beslutet om omkonfigureringsplanering är val av upprätt höjd. Genom att köpa de kortaste stolparna som uppfyller det omedelbara kravet på förvaringshöjd elimineras möjligheten att lägga till hyllnivåer eller öka fackets höjd i framtiden utan att byta ut stolparna – det mest arbetskrävande och störande elementet i en modifiering av hyllsystem. Genom att specificera stolpar på den maximala höjden som byggnadens fria höjd och strukturell klassificering tillåter, även om den ursprungliga konfigurationen endast använder den nedre delen av stolpen, bevaras framtida flexibilitet till en marginell extra kostnad. Den inkrementella kostnaden för en högre stolpe är vanligtvis 15–25 % av den vertikala kostnaden, vilket är en liten bråkdel av kostnaden för att byta ut stolpen under en framtida omkonfiguration.
Standardisering av fackets bredd och djup över en hyllflotta möjliggör utbyte av komponenter på flera ställen – balkar, hyllpaneler och stag från en enhet kan flyttas om till en annan utan kompatibilitetsproblem. Denna utbytbarhet går förlorad om olika vikbreddsstandarder blandas över flottan, även inom samma tillverkares produktsortiment. Anläggningar med stora hyllflottor drar nytta av att etablera en enda standardfackbredd och -djup för varje hyllklass - tunga, medelhöga, och så vidare - och upprätthålla denna standard för alla framtida inköp, även när en icke-standarddimension verkar lösa en specifik kortsiktig utrymmesbegränsning.
Våra industriella kraftiga bultfria hyllsystem är designade med utbytbarhet av komponenter som en kärnproduktsprincip i vårt sortiment - stående spårmönster, balkanslutningsdimensioner och panelstödsgeometrier är standardiserade över höjd- och belastningsklasser varhelst de strukturella kraven tillåter, vilket innebär att en anläggning som expanderar eller omkonfigurerar sin lagring över tid kan blanda komponenter från olika inköpssatser med kompatibilitetsproblem. Med en årlig produktionskapacitet på 180 000 uppsättningar och konsekventa tillverkningsstandarder som upprätthålls över våra sex produktionslinjer, förblir utbytes- och förlängningskomponenter tillgängliga och dimensionellt konsekventa under hela det installerade systemets livslängd.
