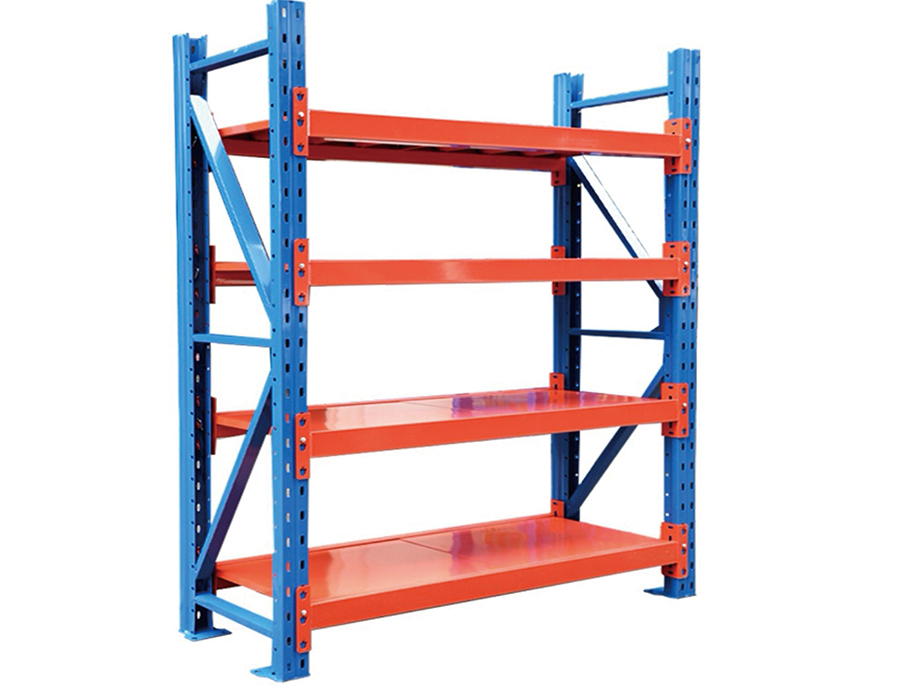

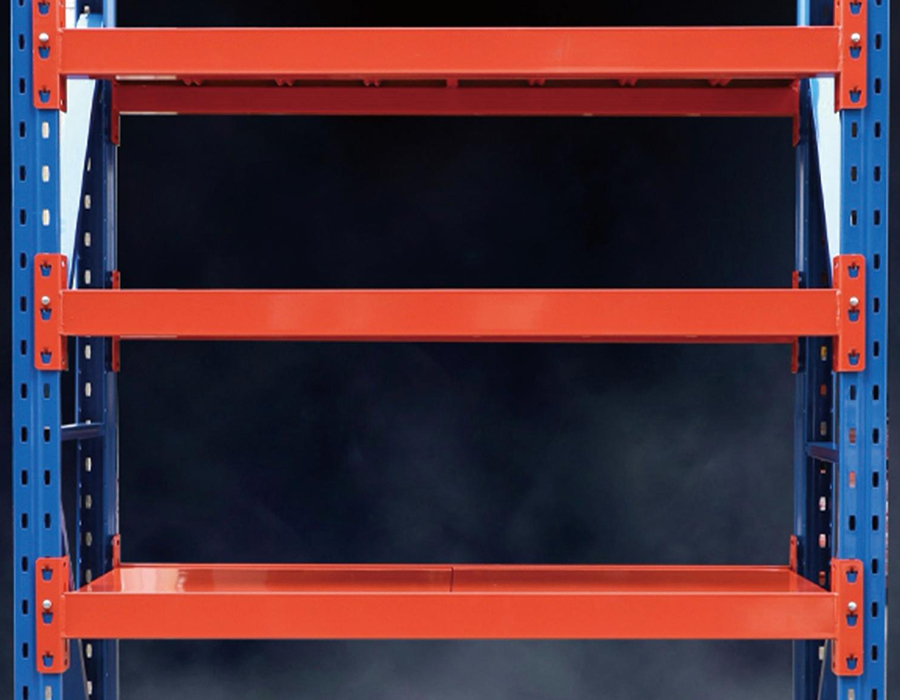

Medelstarka bultlösa hyllor (500-800 kg/lager)

Hur stålmätare och profilform definierar hyllprestanda för medellång belastning

Medelstarka skruvlösa hyllor upptar en strukturellt krävande mellanväg — den måste hantera laster per hyllplan som vanligtvis sträcker sig från 200 kg till 500 kg samtidigt som den förblir kostnadseffektiv och omkonfigurerbar. De två variablerna som avgör om en enhet faktiskt levererar på dessa betyg är basstålprofilen och balkens kallvalsade profilgeometri. Dessa två faktorer samverkar: en tjockare mätare i en grund C-profil kommer att underprestera en något tunnare mätare som formats till en stängd låda eller hatt-profil, eftersom tröghetsmomentet för tvärsnittet - inte råmaterialvikten - styr böjmotståndet.

I praktiken tillverkas medelstarka balkar oftast i 1,5 mm, 1,8 mm eller 2,0 mm kallvalsat stål. Hoppet från 1,5 mm till 2,0 mm ökar balkvikten med cirka 33 %, men i kombination med en optimerad hattprofil kan lastkapaciteten förbättras med 50–70 % vid motsvarande spännvidder. Det är därför två hyllor med samma prissättning men olika specificerade kan prestera väldigt olika i fält. Hos Huijian är våra medeltunga balkprofiler konstruerade genom vårt interna FoU-center för att balansera materialeffektivitet med strukturell produktion – en skillnad som blir tydlig när du jämför avböjningskurvor snarare än bara nominella lasttal.

Den strukturella logiken bakom perforeringsmönster för upprätt pelare

Den slitsade eller perforerade upprättstående pelaren är det definierande elementet i bultfria hyllor, men själva perforeringsmönstret granskas sällan under upphandling. Kolumnperforeringar har två funktioner samtidigt: de tillhandahåller anslutningspunkterna för balkanslutningar och de minskar pelarens nettotvärsnittsarea, vilket direkt påverkar kompressionsbelastningskapaciteten. Dessa två mål står i spänning — fler perforeringsslitsar betyder mer flexibilitet men mindre pelarstyrka.

Medelstarka stolpar måste hantera denna avvägning noggrant. En pelare med 50 mm stigning över sin fulla höjd kommer att ha en betydligt lägre nätsektionsmodul än en med 50 mm stigning endast i mittzonen och massivt stål i toppen och botten där tryckspänningskoncentrationerna är som högst. Högkvalitativa medeltunga pelare har även präglade ribbor eller längsgående förstyvande veck i pelarväggen mellan perforeringsraderna, vilket återställer vridstyvheten som slitsarna tar bort. När du utvärderar upprättstående pelare, leta efter dessa förstyvningsegenskaper istället för att enbart förlita dig på den angivna tjockleken.

Kolumnens tvärsnittsform spelar också roll. Fyrkantiga rörstolpar ger balanserat motstånd i båda horisontella axlarna - användbart i dubbelradiga konfigurationer där sidobelastningar kommer från två riktningar. Öppen rygg eller C-kanalstolpar sparar materialkostnader men måste stags eller bakkopplas mer aggressivt för att förhindra vridning under excentriska belastningar. För medelhöga applikationer med hyllbelastningar över 300 kg per nivå är stolpar med fyrkantiga rör i allmänhet den säkrare specifikationen.

Lastkapacitetsklassificeringar: Statisk, Dynamisk och UDL — vad varje mäter

Medelstarka hyllprodukter marknadsförs med belastningsklasser som inte alltid definieras konsekvent mellan leverantörer. Att förstå vad varje klassificeringstyp mäter är viktigt för korrekt specifikation.

I verkliga lagerscenarier uppfylls UDL-antagandet nästan aldrig. Kartonger staplade på en hylla vilar på sina fotavtryck – ofta täcker mindre än 60 % av hyllans yta – vilket skapar en koncentrerad lastprofil som är betydligt sämre än vad UDL-modellen förutsäger. En pålitlig tumregel är att tillämpa en 0,7× reduktionsfaktor på den angivna UDL-kapaciteten när varorna som lagras har basfotavtryck som är mindre än halva hyllarean.

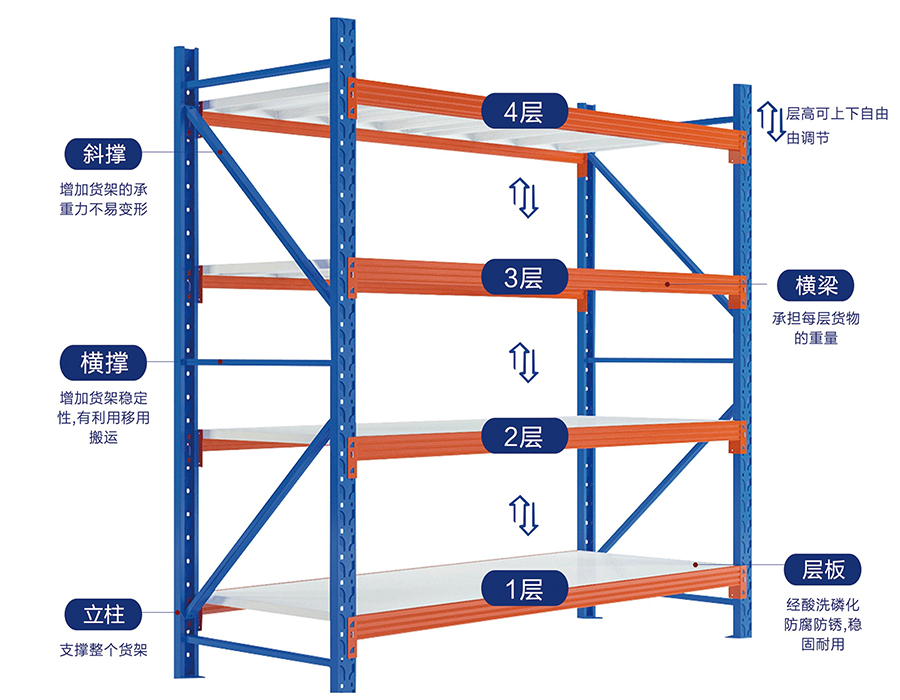

Stativkonfiguration och dess effekt på systemstabilitet på höjden

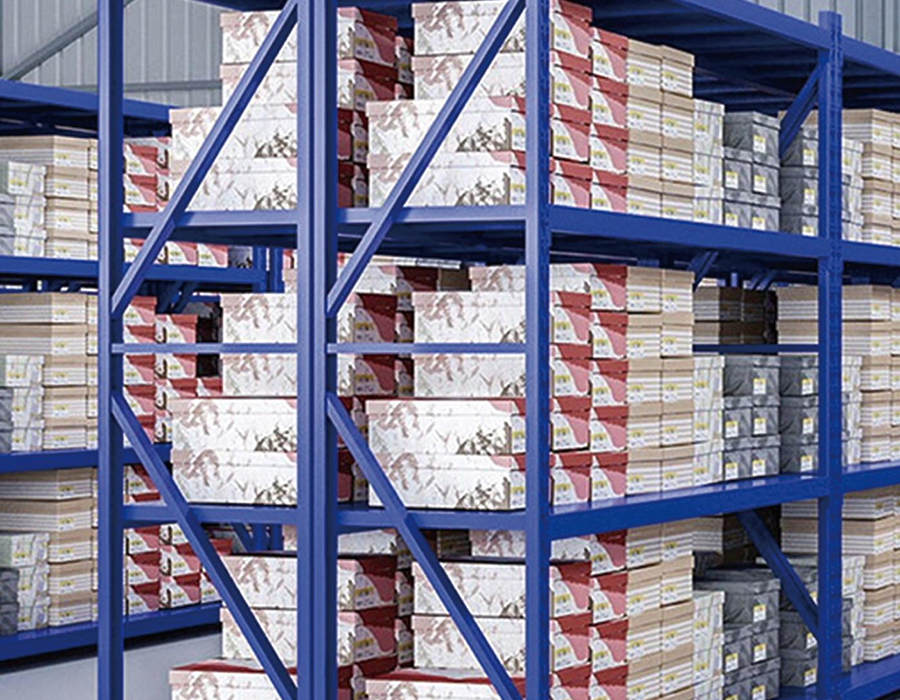

Eftersom medelstarka hyllor ökar i höjd - särskilt över 2,0 m - övergår stagkonfigurationen från en bekvämlighetsfunktion till en strukturell nödvändighet. De flesta bultlösa hyllsystem förlitar sig på diagonala eller horisontella bakre stödpaneler för att förhindra ställning, vilket är ramens tendens att parallellogrammera under horisontella krafter som belastning på hyllplan i sidled, oavsiktliga stötar eller seismisk aktivitet.

Bakpanel vs Cross-Brace Systems

Bakpaneler - vanligtvis trådnät eller perforerade stålplåtar som sträcker sig över hela den bakre ytan av en vik - ger kontinuerliga stöd och fungerar som en backspärr för att förhindra att föremål skjuts bort från baksidan av hyllan. De tillför ett betydande ställningsmotstånd eftersom de fungerar som ett skjuvmembran över hela vikens höjd. Avvägningen är att de blockerar bakåtkomst och lägger till vikt, vilket är viktigt i dubbelsidiga plockkonfigurationer. Cross-stagsystem använder ett par diagonala stålband som bildar ett X-mönster på baksidan. De är lättare, tillåter bakåtkomst och är enklare att installera, men deras stageffektivitet beror kritiskt på korrekt spänning — en slak tvärstag ger nästan inget motstånd och är ett vanligt installationsfel i fält.

End-Frame Bracing i långa löpningar

I hyllor som överstiger sex fack, bör mellanliggande stödramar sättas in vid var fjärde eller femte fack för att förhindra progressiv utbredning av ställningar. Utan mellanramar kan en sidokraft som appliceras i ena änden av ett långt lopp överföras genom balk-till-stående anslutningar och orsaka ackumulerad förskjutning i bortre änden - även om varje enskild vik verkar stabilt isolerat. Detta är en detalj som vårt tekniska team på Huijian tar upp uttryckligen i layoutrekommendationer för klienter som anger långa körningar i högviktiga medelhöga konfigurationer.

Kompatibilitetsöverväganden vid blandning av hyllkomponenter mellan generationer eller leverantörer

Lageroperatörer står ofta inför beslutet om de ska lägga till nya hyllfack till en befintlig installation från en annan leverantör, eller att integrera komponenter som köpts under olika år när en tillverkare har uppdaterat sin produktlinje. Båda scenarierna medför kompatibilitetsrisker som är underskattade fram till installationsdagen.

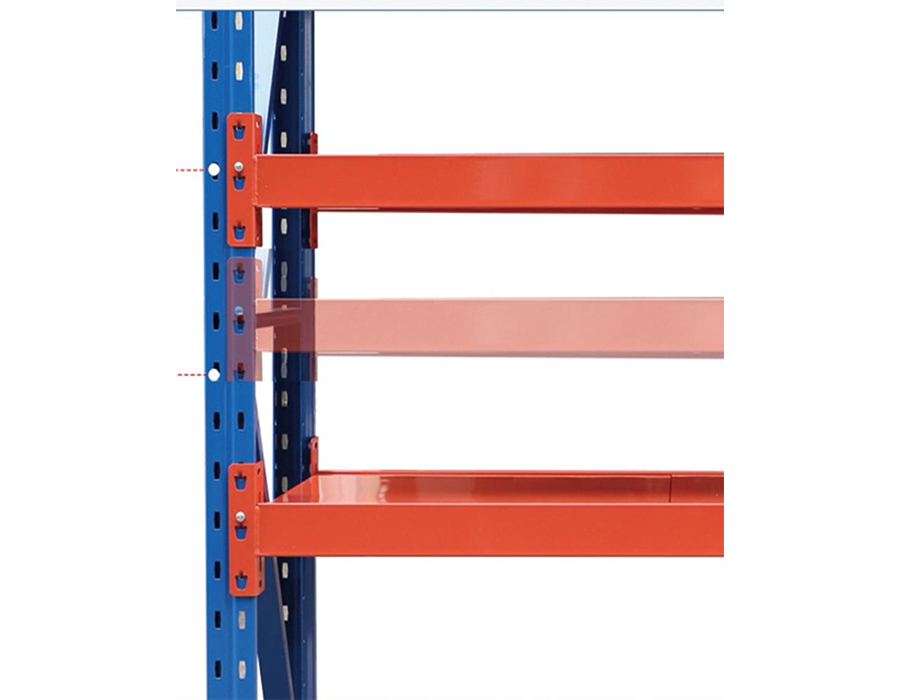

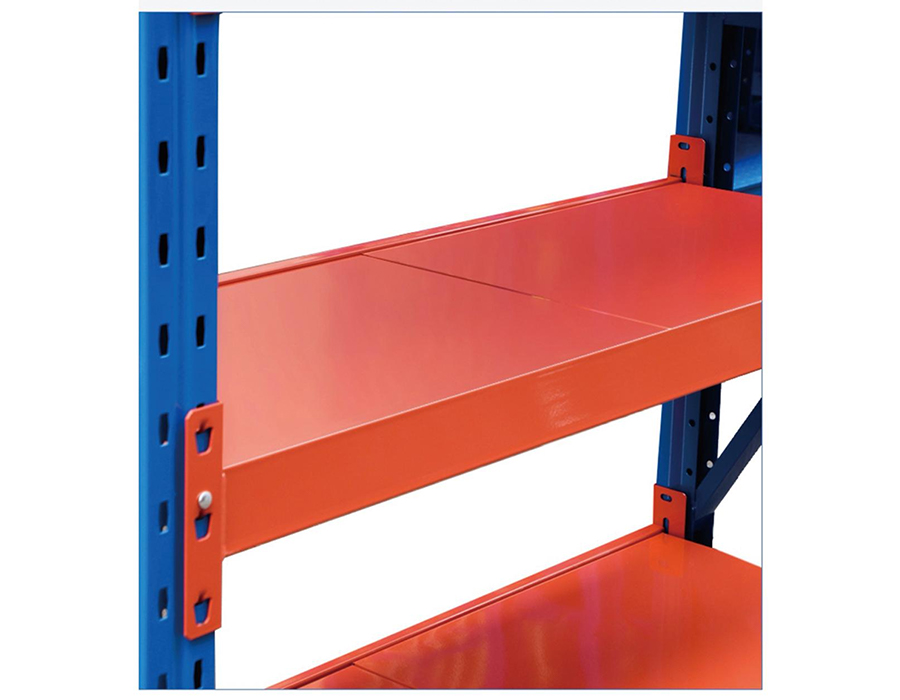

• Slotsdelning och geometri: Även när två hyllsystem båda annonserar stolpar med 50 mm stigning, varierar de faktiska spårdimensionerna – bredd, höjd och djup på krokens ingrepp – beroende på tillverkare. En balkkoppling som ser ut att sitta korrekt kan ha 2–3 mm mindre ingreppsdjup än avsett, vilket minskar utdragningsmotståndet vid lyftkrafter med en oproportionerligt stor marginal.
• Dimensioner för kolumntvärsnitt: Fyrkantiga rörstolpar från olika tillverkare kan ha en nominell beteckning på 60×60 mm eller 80×80 mm men skiljer sig i faktisk yttermått, väggtjocklek och hörnradie. Detta påverkar huruvida delade raddistanser, tvärstag och fotplattor från ett system kommer att passa det andra korrekt.
• Stråldjup och däcktjocklek: När balkar från olika system blandas kan den resulterande höjden på hylldäckets yta vara inkonsekvent under en körning - vilket skapar snubbelrisk för plockare och mekanisk hanteringsutrustning. Det betyder också att tillbehör som avdelare och sopskenor designade för ett balkdjup inte kommer att sitta korrekt på den andra.
• Ytbeläggningsinteraktioner: Galvanisk korrosion kan uppstå där olika metallytbehandlingar kommer i kontakt med varandra i fuktiga miljöer. Att blanda varmförzinkade stolpar med pulverlackerade balkar är generellt sett låg risk, men att kombinera aluminiumtillbehör med förzinkat stål i saltluftsmiljöer kräver isolerande brickor eller kompatibla beläggningar.

Det säkraste tillvägagångssättet när man utökar en befintlig installation är att köpa från den ursprungliga tillverkaren och specificera samma produktgeneration. Där det inte är möjligt är en mekanisk provpassning av representativa komponenter innan bulkbeställning ett minimalt men viktigt verifieringssteg.

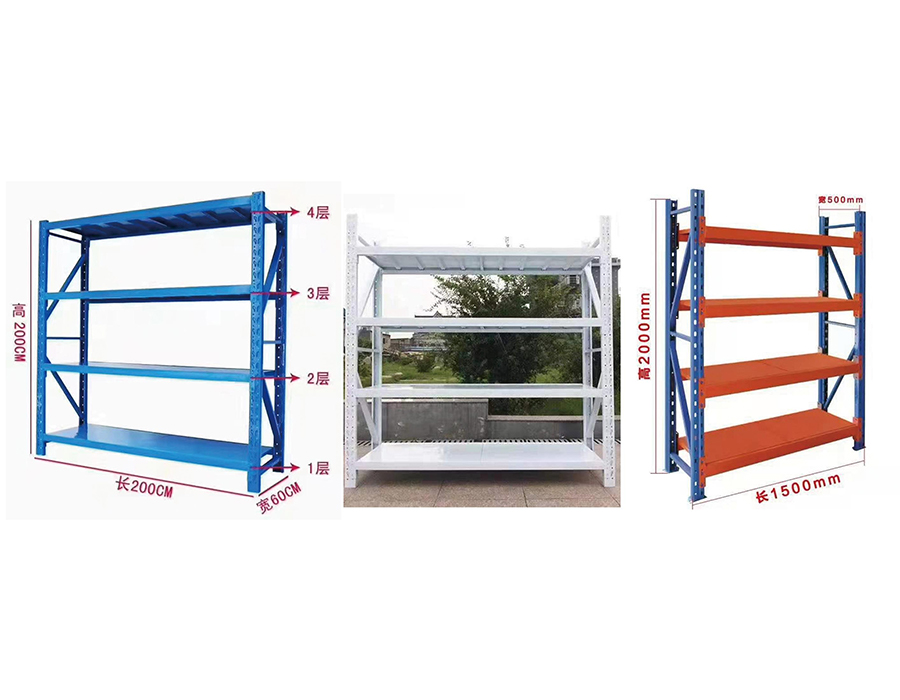

Optimering av fackbredd och -djup för pallkompatibel lagring med medelstor belastning

Industriella medeltunga bultlösa hyllor används ofta i hybridmiljöer där standardpallar eller halvpallar förvaras vid sidan av lösa kartonger. I dessa fall måste de nominella fackets dimensioner anpassas noggrant till standarder för pallfotavtryck för att undvika slöseri med utrymme eller osäkra överhäng.

Standard europallar (1200×800 mm) och GMA-pallar (1219×1016 mm) har olika fotavtryck och ett fack dimensionerat för den ena kommer inte att ta emot den andra optimalt. För europallförvaring på medelstora hyllor ger ett balkspann på 1300 mm och ett hylldjup på 850 mm en 50 mm frigångsbuffert på varje sida — tillräckligt för att undvika balkkontakt under normal placering men inte så generös att den tillåter betydande lateral pallrörelse. För GMA-pallar är 1400 mm spännvidd och 1100 mm djup lämpligare minimum.

Hylldjupet styr också om en andra pallrad kan förvaras fram-till-bak utan en dedikerad djuplagringskonfiguration. Dubbeldjup palllagring på medelstora hyllor kräver djup på 1700 mm eller mer, vilket vanligtvis kräver en central stödbalk för att förhindra avböjning i mitten av spännvidden på den nedre hyllnivån där den kombinerade palllasten kan överstiga 600 kg. Denna mittbalk ökar kostnaden men är inte förhandlingsbar för strukturell integritet vid dessa belastningar och spännvidder.

Seismisk och slagtålighet: Hur medelstarka hyllor bör utvärderas i riskzoner

I regioner med måttlig seismisk aktivitet - en kategori som inkluderar betydande delar av östra och södra Kina - kräver medelstarka hyllsystem utvärdering utöver standardvärden för statisk belastning. Seismiska krafter verkar horisontellt på hyllinnehållet, och tröghetsbelastningarna som genereras av tungt gods på övre hyllor kan överstiga sidomotståndet hos vanliga bultlösa kopplingssystem under en jordacceleration.

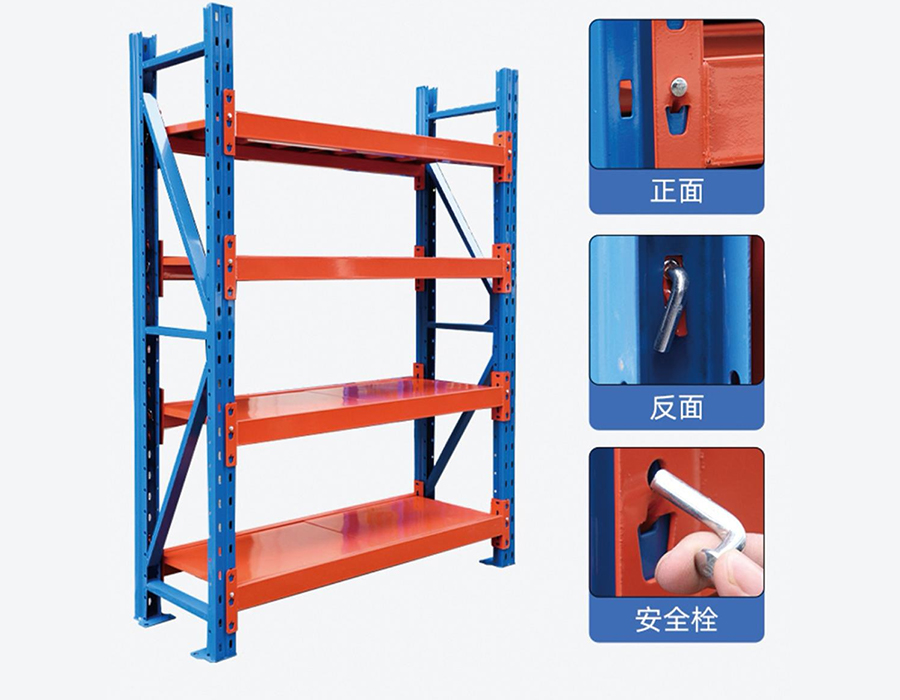

Nyckelparametrarna att utvärdera är systemets basskjuvhållfasthet, vilket är den totala horisontella kraften som hyllan kan motstå innan ramen förskjuts, och kontaktens utdragningshållfasthet vid kombinerad vertikal och lateral belastning. Standardmedeltunga balkanslutningar testas under rent vertikala belastningsförhållanden. Under kombinerad belastning – vilket är vad seismiska eller stötscenarier producerar – minskar det effektiva ingreppsdjupet och kopplingen utsätts för rotationspåkänning vid krokpunkten. System med sekundära låsstift eller svetsade klämförstärkningar presterar betydligt bättre under dessa förhållanden.

• Golvförankring: I seismiska riskzoner bör alla medelstarka hyllor över 1,8 m höjd golvförankras oavsett fristående stabilitet under statisk belastning. Expansionsankarbultar i betong med en minsta M10-diameter och 80 mm ingjutningsdjup är typiska specifikationer för medelhöga installationer.
• Minskad belastning på översta hyllan: Att lagra det tyngsta godset på lägre hyllor är standardpraxis, men i seismiska sammanhang har det en strukturell grund utöver stabilitet: lägre tyngdpunkt minskar direkt vältmomentet vid horisontell acceleration. En 20 % minskning av lasten på översta hyllan kan minska vältmomentet med en oproportionerligt större marginal beroende på förhållandet mellan ramhöjd och djup.
• Slipsar mellan raderna: Dubbelradiga medeltunga banor ska anslutas med mellanradsdragbalkar i toppen av ramen. Dessa förhindrar de två raderna från att ställas in oberoende i motsatta riktningar - ett felläge som kallas "saxställ" - vilket kan orsaka ramkollaps även när varje enskild rad skulle ha överlevt sidokraften oberoende.

Vi införlivar överväganden om seismisk prestanda i våra produktspecifikationer för medelstarka, och kunder i högriskzoner uppmuntras att rådgöra med vårt ingenjörsteam tidigt i projektplaneringsfasen för att säkerställa att lämpliga konfigurationsrekommendationer är inbyggda i layouten från början.
